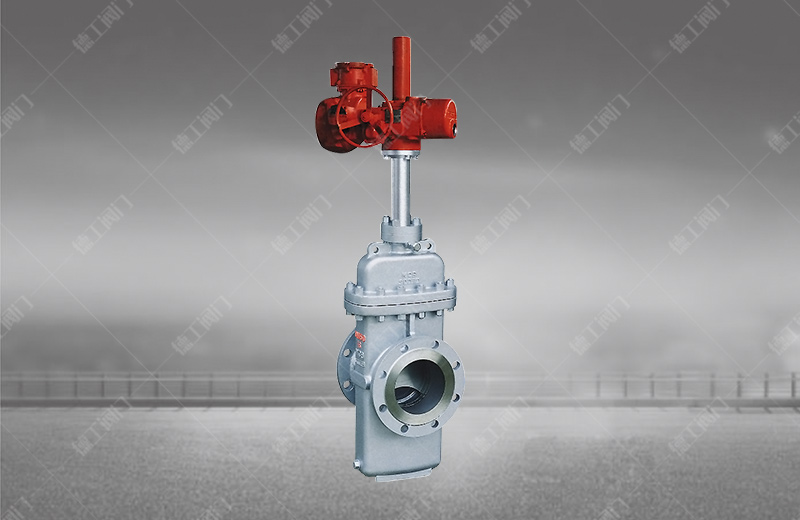

电动平板闸阀
技术参数
产品型号:Z943F
公称通径:NPS1-1/ 2"~24"、 DN40~600mm
压力范围:CL150~900Lb、 PN1.0~16.0MPa
工作温度:-15℃~+120℃
主体材质:碳钢、不锈钢、合金钢
设计标准:API 6D、API6A、ASME B16.34、GB/T 19672
结构长度:ASME B16.10、GB/T 12221
连接标准:ASME B16.5、GB/T 9113、JB/T 79
压力试验:API 598、GB/T 13927、GB/T 26480、JB/T 9092
压力-温度等级:API6D、GB/T 26480
产品详情

产品概述

    电动平板闸阀密封性能可靠、启闭力矩小、具有抗硫耐磨、使用寿命长、可通毛球清扫管线等特点;适用于水、石油、天然气、蒸汽等非腐蚀性和腐蚀性介质的管路系统中作启闭装置,特别适用于石化、油、气、长输管线等。


主要性能规范

公称压力


产品型号

1.0~16.0MPa

 150~900Lb

无导流孔

Z9B43WF、Z9B43WD、Z9B43WY、Z9B43WbF、Z9B43WbY

有导流孔

Z9B43NF、Z9B43DF、Z9B43YF、Z9B43F、Z9B43D、Z9B43Y


压力等级

常温下压力试验(MPa)

适用温度(℃)

适用介质

壳体

左密封

右密封

低压密

"G"型

"D"型

普通型

"KZ"型

"Z"型

公称压力(MPa)

1

1.5

1.1

1.1

0.6

-29~250

-45~121

-29~121

含H2S和CO2>500Mg/m3的介质

石油、天然气、水等

1.6

2.4

1.76

1.76

0.6

2.5

3.75

2.75

2.75

0.6

4

6

4.4

4.4

0.6

6.4

9.6

7.04

7.04

0.6

10

15

11

11

0.6

16

24

17.6

17.6

0.6

磅级 Lb

150

2.93

2.07

2.07

0.6

300

5.52

5.52

5.52

0.6

400

10

7.31

7.31

0.6

600

15

11.03

11.03

0.6

900

22.4

16.54

16.54

0.6


主要外形尺寸

公称压力
(MPa)
公称通径
(MPa)
尺寸(mm)
L D D1 D2 b f z-d H H1 E W
1.6 40 165 150 110 84 18 3 4-18 365 415 90 305
50 178 165 125 99 20 3 4-18 387 455 105 305
65 190 185 145 118 20 30 8-18 466 545 133 305
80 203 200 160 132 20 3 8-18 520 645 156 305
100 229 220 180 156 22 3 8-18 655 740 182 305
150 267 285 240 211 24 3 8-22 823 980 269 305
200 292 340 295 266 24 3 12-22 1010 1210 350 305
250 330 405 355 319 26 3 12-26 1220 1470 412 305
300 356 460 410 370 28 4 12-26 1405 1805 505 305
350 381 520 470 429 30 4 16-26 1580 1950 560 305
400 406 580 525 480 32 4 16-30 1777 2197 665 305
500 457 715 650 609 36 4 20-33 2132 2652 817 458
600 508 840 770 720 38 5 20-36 2545 3201 920 458
2.5 40 165 150 110 84 18 3 4-18 365 415 90 305
50 178 165 125 99 20 3 4-18 387 455 105 305
65 191 185 145 118 20 3 8-18 466 545 133 305
80 203 200 160 132 24 3 8-18 520 645 156 305
100 229 235 190 156 24 3 8-22 655 740 182 305
150 267 300 250 211 28 3 8-26 823 980 269 305
200 292 360 310 274 30 3 12-26 1010 1210 350 305
250 330 425 370 330 32 3 12-30 1220 1470 412 305
300 356 485 430 389 34 4 16-30 1405 1805 505 305
350 381 555 490 448 38 4 16-33 1580 1950 560 305
400 406 620 550 503 40 4 16-36 1777 2197 665 305
500 457 730 660 609 44 4 20-36 2132 2652 817 458
600 508 845 770 720 46 4 20-39 2545 3201 920

458
