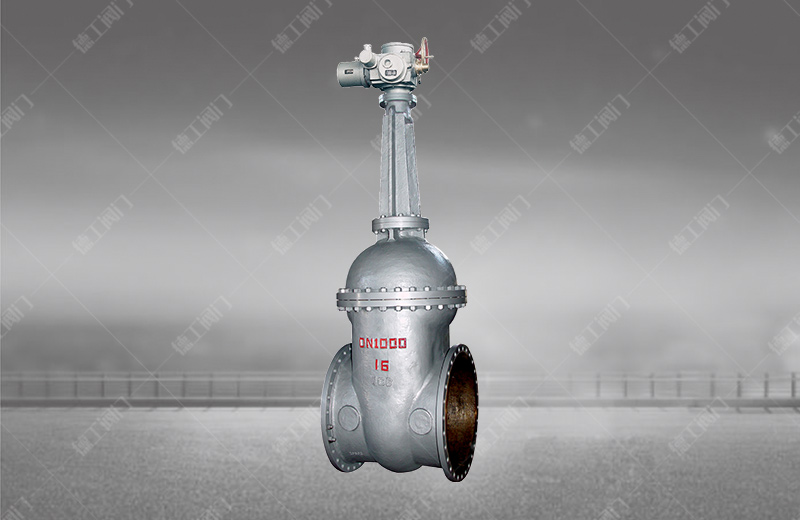

大口径电动闸阀
技术参数
产品型号:Z941H
公称通径:DN100~1200mm
公称压力:PN1.6~4.0MPa
工作温度:≤-29℃~550℃
主要材质:WCB、ZGlCr5MO、ZGlCrl8Ni9Ti、ZG00Crl7Nil4M02
适用介质:水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等
操作方式:手动、齿轮传动、电动、气动等
连接端尺寸:GB/T12221、JB79
检验与试验:JB/T9092
产品详情

主要用途

       大口径电动闸阀适用于公称压力PN1.6~4.0MPa,工作温度≤-29℃~550℃的石油、化工、水力、火力电站各种系统的管路上,切断或接通管路介质。适用介质为:水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。


结构与特点

1、选材考究,符合国内外相关标准,材料的全面质量高。

2、符合国内外先进标准的要求,密封可靠、性能优良、造型美观。
3、密封副配对先进合理,闸板和阀座的密封面采用不同硬度的司太立(Stellite)钴基硬质合金堆焊而成,密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。
4、阀杆经调质及表面氮化处理,有良好的抗腐蚀性、抗擦伤性和耐磨性。
5、采用楔式弹性闸板结构,中大口径设置推力轴承,磨擦力小,并配有撞击手动,启闭轻松自如。
6、可采用各种配管法兰标准及法兰密封面形式,满足各种工程需要及用户要求。


应用规范

设计与制造 GB/T12234
连接端尺寸 结构长度 GB/T12221
法兰尺寸 JB79
检验与试验 JB/T9092
  碳钢 GB/T12229
不锈钢 GB/T12230
  GB/T12220
  JB/T7928


主要零件材料及用途

阀体 阀盖 阀板 阀座 阀杆 填料 适用介质 适用温度 (≤)
WCB WCB+D507MO D577 2Crl3 柔性石墨 水、油品、蒸汽 425
ZGlCr5MO ZGlCr5M0+ Stellite12 1Crl8Ni9+ Stellite6 25Cr2M01VA 柔性石墨 水、油品、蒸汽 550
ZGlCrl8Ni9Ti 1Crl7Ni2  1Crl8Ni9+ Stellite6 1Crl8Ni9Ti PTFE 硝酸类、碱类 200
ZG00Crl7Nil4M02 316L+ Stellite12 316L+Stel1ite6 316L PTFE 尿素、甲铵液、磷酸 200


主要外形尺寸

型号 1.6MPa
DN L D D1 D2 b Z-φd H 电装型号
面法兰
RF
Z940/941H/Y/W/F
-16C/P/R/I
16I
100 300 215 180 155 20 8-φ18 787 DZW20
125 325 245 210 185 22 8-φ18 934 DZW20
150 350 280 240 210 24 8-φ23 955 DZW20
200 400 335 295 265 26 12-φ23 1105 DZW30
250 450 405 335 320 30 12-φ25 1343 DZW30
300 500 460 410 375 30 12-φ25 1516 DZW45
350 550 520 470 435 34 16-φ25 1678 DZW90
400 600 580 525 485 36 16-φ30 1849 DZW120
450 650 640 585 545 40 20-φ30 1937 DZW120
500 700 705 650 608 44 20-φ34 2234 DZW180
600 800 840 770 718 48 20-φ41 2432 DZW250
700 900 910 840 788 50 24-φ41 2489 DZW250
800 1000 1020 950 898 52 24-φ41 2643 DZW350
900 1100 1120 1050 998 54 28-φ41 2935 DZW500
1000 1200 1255 1170 1100 56 28-φ48 3410 DZW500
1200 1300 1485 1390 1325 58 32-φ54 3850 DZW500
