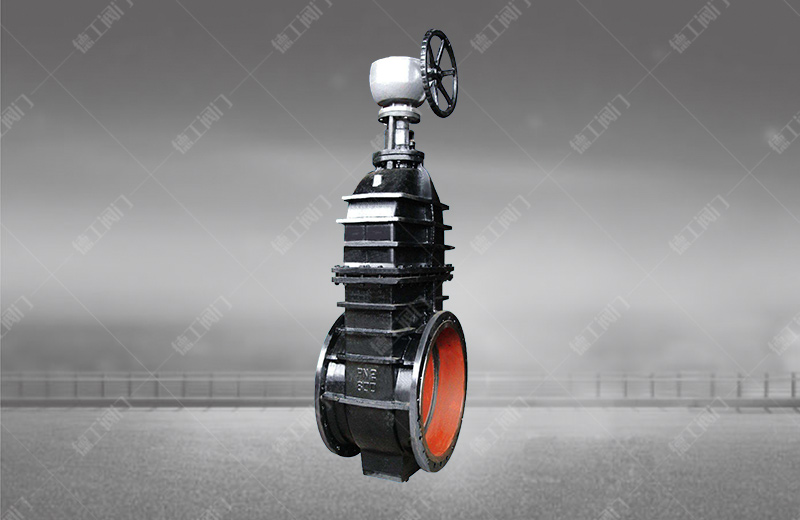

手动煤气闸阀
技术参数
产品型号:MZ48W
公称通径:DN150~1800mm
公称压力:PN0.15~0.25MPa
适用温度:-10~120℃
主要材质:灰铸铁、碳钢
适用介质:高炉煤气、焦炉煤气、发生炉煤气、水煤气、油煤气等各种污煤气,及液化气、天然气、矿井瓦斯气等洁净煤气
结构长度:GB/T 15188.2-94
法兰连接尺寸:GB/T 9113-2000
检查和试验:GB/T 13927-92
产品详情

产品概述

   手动煤气闸阀主要用于煤制气、冶金、焦化等行业的制气和城市煤气输配管网上。适用介质有:高炉煤气、焦炉煤气、发生炉煤气、水煤气、油煤气等各种污煤气及液化气、天然气、矿井瓦斯气等洁净煤气。

结构特点
1、阀门底部设有排污箱,便于清扫污垢杂质,并可顺利通过管道清扫器。
2、阀杆采用大导程式螺纹传动,能实现快速启闭。
3、采用磨擦助力极小、能自动润滑、且耐煤气和各种腐蚀气体的高性能填料,操作灵活,密封可靠。
4、密封性能优良,操作中能自动铲除密封面污垢,保持严密的密封。
5、流体阻力小。闸阀阀体内部介质通道是直通的,介质流经闸阀时不改变其流动方向,因而流动阻力较小。
6、启闭较省力。启闭时闸板运动方向与介质流动方向相垂直。与截止阀相比,闸阀的启闭较为省力。
7、介质流动方向一般不受限制。介质可从闸阀两侧任意方向流过,均能达到接通或截断的目的。便于安装,适用于介质的流动方向可能改变的管路中。


主要零部件材料

零件名称

阀替、阀盖、闸板

阀杆

阀杆螺母

填料

垫片

材料

灰铸铁

碳钢

球墨

油浸石棉盘根

橡胶石棉板


主要性能规范

型号

公称压力

MPa

试验压力

工作温度℃

适用介质

强度(水)MPa

密封(水)MPa

MZ48W

0.15

0.25

0.165

-10~120

焦炉炉煤气、发生炉煤气、水煤气、油煤气等

MZ48W

0.2

0.3

0.22

MZ48W

0.25

0.375

0.275

-10~120

煤气、天然气


主要外形及连接尺寸

DN

D

D1

D2

z--d

L

b

f

Do

H

H1

A*B

重量

Kg

6巴级

10巴级

6巴级

10巴级

6巴级

10巴级

6巴级

10巴级

150

265

285

225

240

202

212

8-17.5

8-22

350

26

3

280

550

140

330*260

132

200

320

340

280

295

258

268

8-17.5

8-22

400

28

3

320

600

160

930*280

196

250

375

395

335

350

312

320

12-17.5

12-22

450

28

3

320

750

230

470*310

301

300

440

445

395

400

365

370

12-22

12-22

500

28

4

400

810

300

520*350

462

350

490

505

445

460

415

430

12-22

16-22

550

30

4

400

950

340

570*380

680

400

540

565

495

515

465

482

16-22

16-26

406

32

4

640

1010

430

640*390

768

450

595

615

550

565

520

532

16-22

20-26

432

32

4

640

1070

465

690*410

898

500

645

670

600

620

570

585

20-22

20-26

457

34

4

800

1140

490

800*460

1362

600

755

780

705

725

670

685

20-22

20-30

508

36

5

800

1380

540

930*500

1706

700

860

895

810

840

775

800

24-26

24-30

610

40

5

1000

1560

590

1070*550

1846

800

975

1015

920

950

880

905

24-30

24-33

660

44

5

1000

1760

680

1190*580

2760

900

1075

1115

1020

1050

980

1005

24-30

28-33

711

46

5

1200

1930

760

1280*570

3760

1000

1175

1230

1120

1160

1080

1110

28-30

28-36

811

50

5

1200

1960

800

1390*580

4400

1200

1405

1455

1340

1380

1295

1330

32-33

32-39

960

56

5

1400

2440

840

1680*780

6787

1400

1630

1675

1560

1590

1510

1530

36-36

36-42

960

62

5

1400

3020

1000

1900*850

8540

1600

1830

1915

1760

1820

1710

1750

40-36

40-48

1160

68

5

1600

3627

1250

2360*980

12480

1800

2045

2115

1970

2020

1920

1950

44-39

44-48

1160

70

5

1600

4107

1357

2740*1108

16790
