您当前位置:行业与产品 >> 蝶阀系列 >> 电动高性能蝶阀

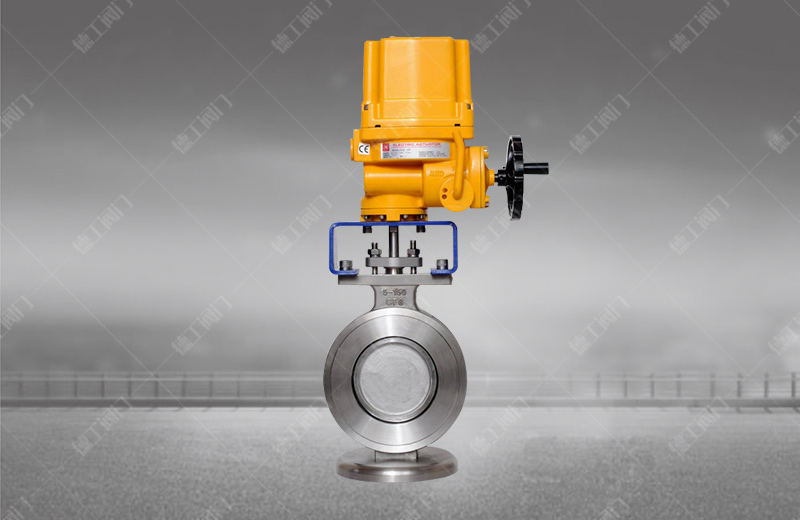

电动高性能蝶阀
技术参数
产品型号:815系列、830系列
公称通径:NPS2-1/2"~60",DN50-700mm
公称压力:Class150~900Lb
适用介质:水、蒸气、油品、酸类腐蚀性等
适用温度:-29~+260(碳钢阀体)、-46~+260(不锈钢阀体)
驱动方式:电动,气动、手动
设计标准:GB/T12238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9113.2-2000 GB/T9115.1-2000;GB/T9115.2-2000
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999
产品详情

阀门系列

设计形式

压力级

规格(in)

适用温度oC

壳体材料

采用标准

815W系列

对夹式

150级

2-1/2"~30"

-29~+260
(碳钢阀体)
-46~+260
(不锈钢阀体)

WCB碳钢
CF8M
蒙乃尔

API 609

815L系列

凸耳式

2-1/2"~60"

830W系列

对夹式

300级

3"~24"

830L系列

凸耳式

3"~36"

860W系列

对夹式

600级

3"~24"

860L系列

凸耳式

3"~24"


主要性能参数

电动执行器

普通开关型、无源触点开关型
电位计型带电阻输出
电位计型带4-20mA
调节型输入输出4-20mA

防爆电动执行器

EX dⅡBT4   EX d11 CT6
调节型、开关型

电压

AC220V AC110V AC380
DC12V DC24V DC110V

公称通径 DN50-700mm
公称压力 150LB-900LB
适用温度

PTFE:-30~+180℃ , 合金:-30~+420℃

连接方式 对夹式、凸耳式
阀体结构 二偏心、三偏心
阀体材质 WCB、304、316
阀板材质 304、316
阀座衬里 PTFE、合金
适用介质 蒸汽、水液,氯气,氧气,高真空,抗硫或腐蚀性,气体等
电动阀门接线图及工作原理


主要外形连接尺寸

DN E H2 H1 H C D F B1 B2 近似总重量kg
50 96 80 155 534 249 105 90 43.3 23.3 28
65 119 111 192 571 249 105 90 49 27 30
80 132 121 234 613 249 105 90 49 27 32
100 157 133 258 637 249 105 90 54 30 35
125 186 135 280 659 249 105 90 57 30 37
150 216 152 301 675 249 105 90 57 33 40
200 270 187 381 755 249 105 90 64 36 50
250 324 232 467 960 339 195 180 71 41 88
300 381 260 533 1026 339 195 180 81 48 105
