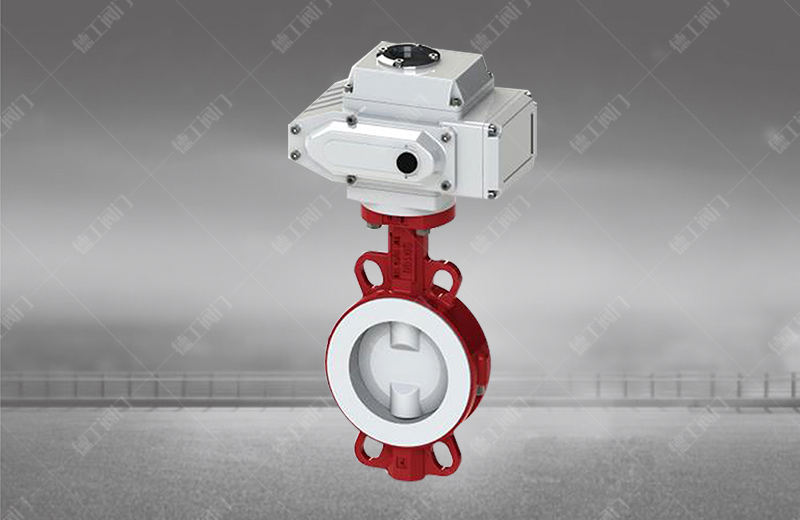

电动对夹式衬氟蝶阀

技术参数

产品型号：D971F46
公称通径：DN40~300mm
公称压力：≤1.6MPa
适用温度：-29~+150℃
主要材质：铸钢、不锈钢
驱动方式：手柄、蜗轮、电动、气动等
制造标准GB/T 122387-89
法兰标准GB9113-2000、GB17241.6-1998
结构长度标准GB12221-89
检验标准GB/T 13927-92

产品详情

产品概述

电动对夹式衬氟蝶阀D971F46-有开关型和调节型二种，衬氟蝶阀与电子式电动执行机构配套，输入控制信号（4～20mADC或1～5VDC）及单相电源即可控制运转，电动衬氟蝶阀具有功能强、体积小、轻便宜人，性能可靠、配套简单、流通能力大。电动对夹式衬氟蝶阀是在过流部件、阀体、蝶板、阀杆上采用衬里技术衬里较厚的高分子材料，防腐蚀性能优良。

应用范围

对夹式电动衬氟蝶阀适用于任何浓度的酸、碱、盐及氧化剂、还原剂、有机溶剂等介质，电动衬氟蝶阀是化工、石油、医药、食品、钢铁冶炼、造纸、水电等系统的气体、液体、半流体的管路和容器上作截流和调节设备使用的理想产品，并可取代闸阀、截止阀和其它类型的切断、调节阀门。

主要性能参数

阀体材质：铸钢、不锈钢

阀板材质：PTFE、F46、PFA等材料包覆不锈钢

阀座材质：PTFE、F46、PFA

连接方式：对夹式，法兰连接

压力等级：PN10/PN16

温度范围：-29~+150℃

控制方式：手柄、涡轮、电动、气动等

电动执行器：开关式,无源触点开关式,电位计式,智能调节式

控制形式：开关切断型，智能调节式（4-20mA信号）

适用范围：建筑材料加工、工业领域锅炉、炉窖的烟气、二氧化硫等

主要外形连接尺寸（PN1.0MPa）

DN (mm)	NPS (in)	D1	D2	K	E	D3	A	B	C	L	n-φ	h	φ2	n1-φ1	f	J	X	WT(Kg)
40	1.5	110	85	65	50	35	105	110	33	35	4-18	2	16	4-8	13	13.8	5	2.8
50	2	125	100	65	50	35	105	110	42	35	4-18	2	16	4--8	13	13.8	5	3.6
65	2.5	145	120	65	50	35	115	135	44.7	35	4-18	2	16	4-8	13	13.8	5	4
80	3	160	135	90	70	55	125	145	45.2	55	8-18	2	20	4-10	13	13.8	6	5.5
100	4	180	155	90	70	55	135	175	52.1	55	8-18	2	20	4-10	13	17.77	6	7.8
125	5	210	185	125	102	70	160	210	54.4	75	8-18	2	22	4-12	13	20.92	6	8.736
150	6	240	210	125	102	70	180	125	55.8	75	8-23	2	24	4-12	13	20.92	8	14.8
200	8	295	265	150	125	85	220	290	60.6	85	12-23	2	28	4-14	13	24.1	8	21.5
250	10	355	320	150	125	85	255	340	65.6	85	12--25	2	30	4-14	13	31.45	8	36.4
300	12	410	375	175	140	100	290	395	76.9	95	12-25	3	35	4-18	20	34.6	10	46.3
