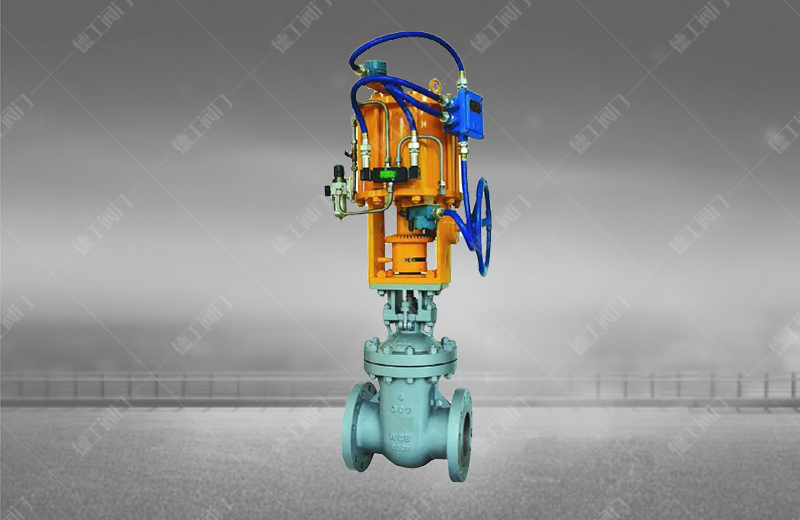

产品概述

       气动平行切断闸阀适用于介质为水、污水的管路上作闭路设备用，不允许作调节流量和排空使用。广泛适用于石油、化工、制药、电力等行业。在公称压力≤1.0MPa的蒸汽、水、油类等介质的管路上作启闭用。当阀门部分开启时，在闸板背面产生涡流，易引起闸板的侵蚀和震动，也易损坏阀座密封面，修理困难，通常适用于不需要经常启闭，而且保持闸板全开或全闭的工况。

结构特点及工作原理

1、执行机构的输出力通过阀杆作用于主阀芯时，被设计一定角度，主阀芯，转换成水平方向左右的力，又通过次阀芯，密封盘紧压两阀座，形成双阴断密封，密封不泄漏，力矩小，开关阀门密封结合面无摩擦，从根本上解决了阀芯在阀体卡死或打不开的弊病现象。
2、气动执行机构采用活塞式机构，电磁阀作为控制气缸上下部分的进气，排气的切换元件，以控制启闭件作垂直上下位移，控制阀门开启与关闭的目的，
3、配用回讯器用于发送阀门开关状信号，电磁阀实现远距离控制，集中控制，自动控制和现场操作。
5、阀启闭状态的现场指示，上装的外伸示指示杆的上升和下降，标志阀门全开时(外伸指示杆位于最高位置)，阀门全关闭时（外伸指示杆位于最低位置）。
6、带弹簧复位的单作用气动装置或空气罐系列确保电源，气源时故障自动开关、安全、可靠、讯速、环保、节能。

主要零件材质

主要外形尺寸
