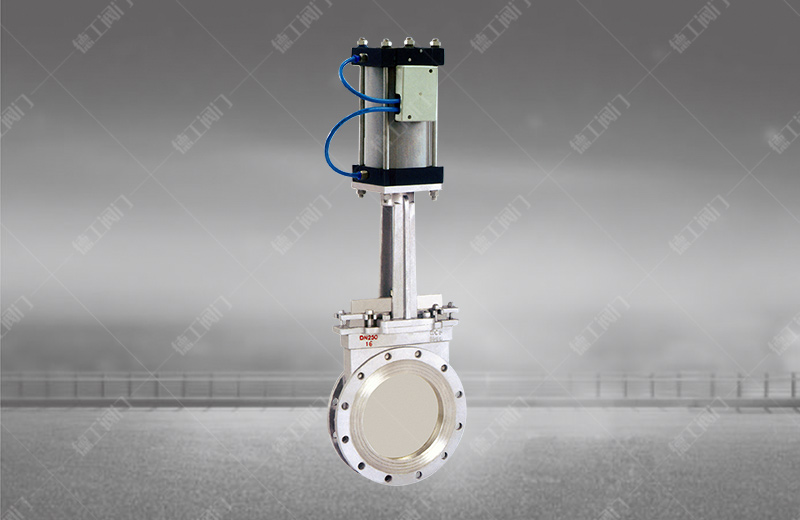

气动刀闸阀

技术参数

产品型号：PZ673H
公称通径：DN50~1200mm
公称压力：PN0.6~1.6MPa
工作温度：-20~80℃
阀体材质：碳钢（C）、不锈钢（P4、P6）
设计标准：API 600、API6D、ASME B16.34、GB/T 12234
结构长度：ASME B16.10、API6D、GB/T 12221
连接标准：ASME B16.5、ASME B16.47、GB/T 9113、JB/T 79、HG/T 20592
压力试验：API 598、GB/T 13927、JB/T 9092
压力-温度等级：ASME B16.34 、GB/T 12224

产品详情

产品概述
气动刀闸阀通过配用电磁阀、接近开关等附件可以完成开、关两位置的动作控制和信号输出，也可以完成连续动作的自动控制。用户可根据实际需要进行选择。广泛应用于化工、煤碳、制糖、污水、造纸等领域，是一种理想的密封阀门。特别适合于造纸行业在管道上作调节和节流使用。

结构特点

1、阀门采用整体式设计，流体阻力小，操作灵活方便。
2、气动刀闸阀螺杆传动采用双平面轴承设计，使得传动摩擦力大大减少，从而阀门开启轻便顺畅。
3、刀闸阀密封座采用可动式密封，且采用O形圈预紧提供预紧力使密封座紧贴阀瓣，泄露量大大减少，对在长期使用中密封副的磨损有自动补偿功能提高了使用寿命。
4、固定导向爪，无凹槽设计，不易引起介质积存或卡阻。
5、阀座可根据介质和工况的需要，选择金属硬密封或软密封：闸板采用表面镀铬或离子氮化处理，使闸板更耐磨，密封面使用寿命更长；软密封可选PTFE阀座或增强PTFE阀座或三元乙丙、丁腈橡胶，密封性好，耐腐蚀。

主要性能规范

公称压力	PN

壳体试验	1.5×PN

密封试验	1.1×PN

工作温度	橡胶≤80℃,四氟密封≤180℃,硬密封≤425℃
适用介质	糖浆、纸浆、污水、煤浆、灰、渣水混合物

主要零件材质

阀体、上盖	碳钢、不锈钢
阀板	不锈钢
阀杆	不锈钢
密封圈	橡胶、四氟、不锈钢、硬质合金

主要外形及连接尺寸

公称压力（MPa）	DN	L	D1	D2	H	n-M	公称压力（MPa）	DN	L	D1	D2	H	n-M
0.6MPa	50	48	90	110	335	4-M12	1.0MPa	50	48	100	125	335	4-M16
	65	48	110	130	363	4-M12		65	48	120	145	363	4-M16
	80	51	125	150	395	4-M16		80	51	135	160	395	4-M16
	100	51	145	170	465	4-M16		100	51	155	180	465	8-M16
	125	57	175	200	530	8-M16		125	57	185	210	530	8-M16
	150	57	200	225	630	8-M16		150	57	210	240	630	8-M20
	200	70	255	280	750	8-M16		200	70	265	295	750	8-M20
	250	70	310	335	900	12-M16		250	70	320	350	900	12-M20
	300	76	362	395	1120	12-M20		300	76	368	400	1120	12-M20
	350	76	412	445	1260	12-M20		350	76	428	460	1260	16-M20
	400	89	462	495	1450	16-M20		400	89	482	515	1450	16-M22
	450	89	518	550	1600	16-M20		450	89	532	565	1600	20-M22
	500	114	568	600	1800	16-M20		500	114	585	620	1800	20-M22
	600	114	670	705	2300	20-M22		600	114	685	725	2300	20-M27
	700	127	775	810	2500	24-M22		700	127	800	840	2500	24-M27
	800	127	880	920	2800	24-M27		800	127	898	950	2800	24-M30
	900	154	980	1020	3100	27-M27		900	154	1005	1050	3100	28-M30
	1000	165	1080	1120	3400	28-M27		1000	165	1115	1160	3400	28-M30
	1200	190	1295	1340	3600	32-M30		1200	180	1325	1380	3600	32-M36
