产品概述

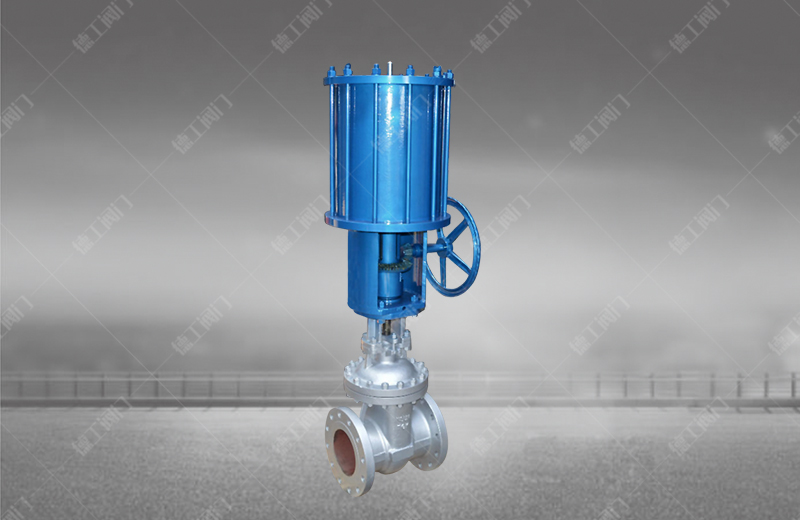

气动带手动楔式闸阀是具有气动执行器（双层气缸，并带有缓冲机构）和手动及其保护机构（手动和可自锁的气动-手动转换装置）的低支架明杆闸阀。该阀由于采用双层气缸结构，其与单气缸式气动闸阀相比，提升力增大了一倍。这就从根本上解决了单气缸气动闸阀的某些阀体内楔死而打不开的弊病。而且，由于该阀具备缓冲机构，能有效地减速轻了关闭阀门时，由于活塞下行冲击而造成的阀板车密封面和阀体密封面的磨损，同时，也能避免闸板卡死的现象。
由于其技术先进，性能可靠，操作切换和维修方便，已被石油、化工、冶金、电力、海运等部门作为输送气体、液体介质的管道开闭装置而广泛使用。
技术参数
公称通径
DN50~800mm
连接方式
法兰
气缸形式
双作用
控制方式
开关型、调节型
公称压力
16、25、40bar（如需更高压力订货时请注明）
气源压力
单作用:5~8bar
介质温度
W3:-30~425℃ W4:-40~425℃
环境温度
标准型:-20~80℃
阀体材质
碳钢（C）、不锈钢（P4、P6）
密封材质
金属硬密封（H）、硬质合金（Y）
主要零件材质表
序号
零件名称
材质
C
P4
P6
1
阀体
WCB
ZG1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
2
螺帽
35
1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
3
螺栓
35
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
4
闸板
WCB
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
5
阀杆
1Cr13
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
6
垫片
不锈钢+柔性石墨
不锈钢+柔性石墨
不锈钢+柔性石墨
7
阀盖
WCB
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
8
螺帽
35
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
9
吊环螺栓
35
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
10
螺帽
35
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
11
螺栓
35
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
12
填料
柔性石墨
柔性石墨
柔性石墨
13
填料压套
WCB
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
14
填料压板
WCB
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
15
螺帽
35
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
主要外形尺寸-PN16(16bar)
| 公称通径DN | 外形尺寸 | 连接尺寸 | |||||||||
| L | H | H1 | H2 | do | D | D1 | D2 | C | f | N-D | |
| 50 | 250 | 790 | 420 | 840 | 180 | 165 | 125 | 99 | 20 | 3 | 4-18 |
| 80 | 280 | 910 | 460 | 990 | 200 | 200 | 160 | 132 | 20 | 3 | 8-18 |
| 100 | 300 | 1050 | 560 | 1150 | 250 | 220 | 180 | 156 | 22 | 3 | 8-18 |
| 150 | 350 | 1240 | 660 | 1390 | 320 | 285 | 240 | 211 | 14 | 3 | 8-22 |
| 200 | 400 | 1520 | 810 | 1720 | 400 | 340 | 295 | 266 | 24 | 3 | 12-22 |
| 250 | 450 | 1700 | 930 | 1950 | 400 | 405 | 355 | 319 | 26 | 3 | 12-26 |
| 300 | 500 | 1930 | 1090 | 2230 | 450 | 460 | 410 | 370 | 28 | 4 | 12-26 |
| 350 | 550 | 2160 | 1230 | 2510 | 450 | 520 | 470 | 429 | 30 | 4 | 16-26 |
| 400 | 600 | 1330 | 1360 | 2730 | 500 | 580 | 525 | 480 | 32 | 4 | 16-30 |
| 450 | 650 | 2540 | 1510 | 2990 | 500 | 640 | 585 | 548 | 34 | 4 | 20-30 |
| 500 | 700 | 2750 | 1660 | 2150 | 550 | 715 | 650 | 609 | 36 | 4 | 20-33 |
| 600 | 800 | 3080 | 1910 | 3680 | 550 | 840 | 770 | 720 | 38 | 5 | 20-36 |
| 700 | 900 | 3570 | 2200 | 4270 | 600 | 910 | 840 | 794 | 40 | 5 | 24-36 |
| 800 | 1000 | 1025 | 950 | 901 | 42 | 5 | 24-39 | ||||
