镶铜铸铁方闸门
技术参数
产品型号:ZMQF
公称通径:DN200~2500mm
压力范围:≤0.1Mpa
工作温度:-20℃~120℃
工作介质:水与污水PH值:5~10
驱动方式:手轮式、手摇式、手电两用启闭机
法兰标准:GB/T9115-98
连接尺寸:GB2555-81PN2.5
检测方法:GB/T13927-92
产品详情

产品概述

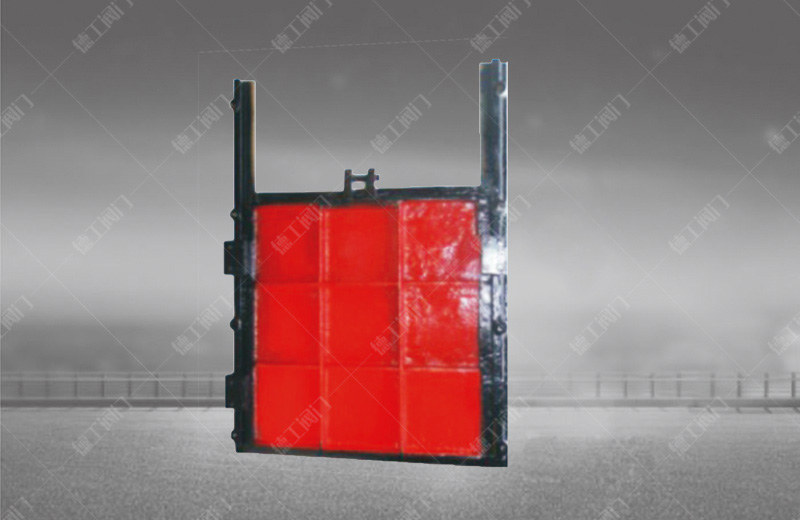

       ZMQF-铸铁镶铜方闸门又名铸铁方闸门,方闸门,主要用于给排水、防汛、灌溉、水利、水电工程中,用来截止、疏通水流或起调节水位的作用,根据建设部通用标准和美国AWWA标准设计生产。它采用外弧形设计,结构合理、受力均匀,采用优质灰口铸铁或球墨铸铁、不锈钢制造,止水密封面镶铜条或橡胶,并经精密加工后配研,达到平面接触密封,密封性能好,当密封止水性能下降时,可通过楔块装置的调整加以解决。

产品特点

1、ZMQF-铸铁镶铜方闸门由门框、闸板、导轨、密封条、传动螺杆、吊块螺母/吊耳和可调整密封机构等部件组成,其中门框和闸板均由优质灰口铸铁或球墨铸铁制成,导轨左右对称布置且用不锈钢螺栓定位销与门框二侧端部连接 (对中小口径的闸门,其导轨可与门框浇注成一体),导轨长度一般为闸门全开启高度的1/2~1/3,因而整体结构强度高、刚性高、耐磨、耐腐蚀性好、承压能力大。
2、通过楔块装置的楔紧达到密封,密封材料为铜合金或橡胶,并经精密加工后配研,故密封性好。
3、采用预埋钢板或预埋螺栓式安装,安装、调试、使用、维护方便,使用寿命长。
4、品种规格齐全,适应性广。
5、与启闭机配套使用,闸门为工作部分,启闭机为闸门开启与关闭的执行部分,启闭机由人力、电机或气动、液压机构带动传动装置的齿轮、蜗轮蜗杆等运转,驱动传动螺母或螺杆转动使闸轴作垂直升降运动,从而开启或关闭闸门,达到水、关水或调节水位的目的。


主要技术性能参数

1、型号与规格:  方闸门:明杆式 ZMQF DN200~DN2500mm
2、ZMQF-铸铁镶铜方闸门主要性能指标:
 a)闸门密封面配合间隙≤0.1㎜,密封座厚度大于10㎜。
 b)密封面每米长度渗水量:正向≤0.7L/min ·m   反向≤1.25L/min ·m
 c)公称压力≤0.1Mpa;密封试验压力0.1Mpa。
 d)工作环境:温度-20℃~120℃   湿度:95%    工作介质:水与污水PH值:5~10
 e)安装位置:正常状态下正向迎水、处于铅垂状态。
 f)****工作水头:单向受压:正向:10m   反向:5m   双向受压:均为10m
 g)启闭速度:不小于0.2m/min,不大于1.5m/min。
 h)闸框距边壁距离≥300㎜,距池底距离≥150㎜~250㎜。


主要连接尺寸

DN B B2 B1 G d1 E f g i
300 300 380 / 50 18.5 80 416 456 685
400 400 480 / 50 18.5 95 516 556 835
500 500 580 / 50 18.5 95 616 656 1060
600 600 700 / 70 24 95 750 790 1160
700 700 800 / 70 100 850 890 1260
800 800 900 / 80 24 100 960 1010 1450
900 900 1000 / 80 24 115 1060 1110 1600
1000 1000 1100 / 80 24 115 1160 1210 1900
1200 1200 1300 1360 90 28 115 1370 1430 2765
1400 1400 1540 1570 90 28 115 1580 1650 3315
1500 1500 1640 1670 90 28 115 1680 1750 3415
1600 1600 1740 177 100 28 115 1780 1850 3515
1800 1800 1940 1970 100 28 115 1980 2050 3815
2000 2000 2140 2180 120 28 135 2200 2270 4150
2200 2200 2300 2400 120 28 135 2400 2520 4450
2400 2400 2500 2600 150 28 150 2600 2750 5130
2500 2500 2600 2700 150 28 150 2700 2820 5250
