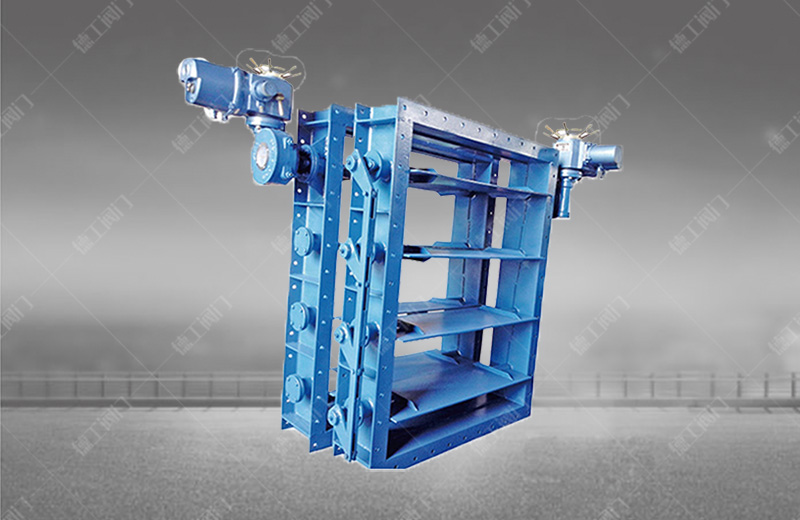

电动矩形百叶阀
技术参数
产品型号:FBD9/6/341W-1
产品规格:DN120x120~3000X3000mm
公称压力:0.1MPa
适用温度:≤300°C
驱动方式:电动、气动、液动、电液动
适用介质:含煤份、烟气、空气、煤气及其它气体
法兰标准:GB/T9115-98
连接尺寸:GB/T2555-81 PN2.5
检测方法:GB/T13927-92
产品详情

产品概述

      电动矩形百叶阀主要安装在钢铁冶金系统的热风炉、加热炉、换热器、除尘器等系统的冷风、煤气、空气及烟气管道上,起到调节介质流量的作用。也可以起到大面积截断介质、降低介质压力的作用。当挡板在90°行程内开度变化时,通过管路中的工质流量和压头也相应呈线性改变,风门的线性调节特性优良,运行稳定可靠。


工作原理及结构特点

       电动矩形百叶阀是垂直百叶板式具有调节特性的阀门,由阀体、百叶板、阀轴、联动机构、电动装置等主要部件组成,全部为焊接结构,轴端采用柔性石墨编织填料密封,耐高温。百叶板的启闭靠手轮或电机驱动Z系列电动装置,电动装置的输出经过一级蜗轮传动装置将输出力矩传动给阀轴,靠阀轴的转动驱动联动机构,使多个百叶板同步旋转,用以改变管道内截面积,以达到调节介质流量、大面积截断介质或降低介质压力的作用,调节角度为0-90°。


主要技术参数

阀门

公称通径DN(mm)

120x120—3000x3000

适用温度(℃)

≤300

≤500

工作压力(MPa)

≤0.1

适用介质

煤气、空气、烟气

电动装置

FBD941W-1C型号

一级Z系列电动装置

+二级蜗轮传动装置

TFBD941W-1C型号

DKJ、SKJ电动执行机构



主要外形及连接尺寸

口径
A1 XB1
A3XB3 A2XB2 b n-Φd L FD9Z41-1 FD9T41 FD641 FD341 重量 (Kg)
L1 执行器 执行器 执行器 执行器
120x120 200X200 170x170 10 8-Φ12 140 390 DKJ-210 DTII 6320 -M QGBII- D63x120 S-01 80
160X160 240x240 210x210 430 89
200X200 280X280 258X258 14 470 105
250X250 330X330 300X300 520 112
320X320 400X400 370X370 16 170 590 148
400x400 500X500 470X470 12-Φ15 190 670 170
500X500 600X600 570X570 800 DKJ-310 DTII 100
20-M
QGBII- D100x160 S-02 210
630X630 750X750 710X710 18 16-Φ17 210 930 260
800x800 920X920 880X880 1180 372
1000x1000 1120x1120 1080X1080 20-Φ17 250 1380 DKJ 410 DTII 300 40-M QGBII- D200x250 S-03 540
1250x1250 1370X1370 1330X1330 20 24-Φ17 1630 810
1600X1600 1740x1740 1690X1690 24 32-Φ19 300 2040 DKJ-510 DKJ-610 DTII 100
70-M
QGBII- D250x400 S-05 1240
2000X2000 2140X2140 2095X2095 40-Φ19 2630 3030
2500X2500 2650X2650 2600X2600 28 52-Φ22 400 3130 DKJ 710 S-06 3640
3000X3000 3150x3150 3100x3100 60-Φ22 3630 4150
