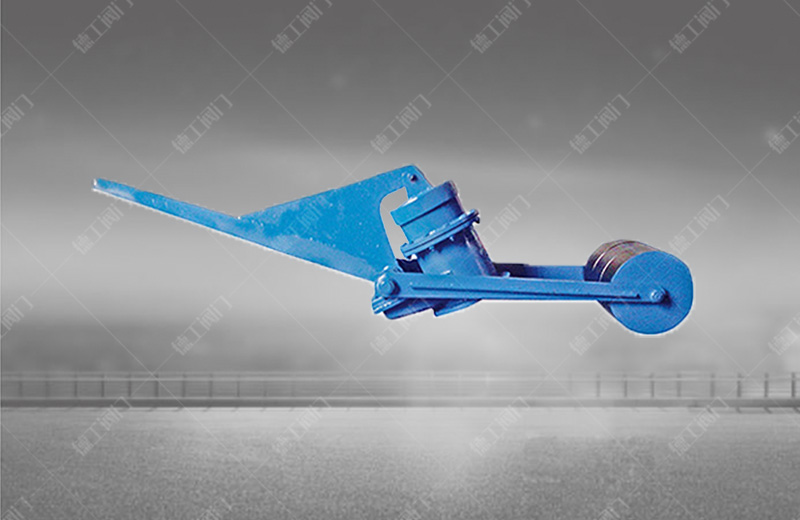

炉顶放散阀

技术参数

产品型号：FS46HL
公称通径：DN200~550mm
公称压力：PN0.1~0.25MPa
适用温度：≤400℃
适用介质：煤气、烟气及其它气体
连接尺寸：GB2555-81
检测标准：GB/T13927-92

产品详情

产品概述

炉顶放散阀由阀座、阀盖、下壳、中壳、拉杆等零件组成。其是卷扬机式启闭机控制杠杠系统拉动阀盖实现阀门的启闭。由于采用轴承定位，本阀具有结构简单、启闭灵活、密封性能好、操作方便、工作安全可靠等优点，主要用于在高炉休风时将炉中的煤气排放到大气中，以保证高炉系统的安全。

产品特点

1、驱动方式为液压传动，可克服钢绳牵引布置的局限性。

2、密封方式为弹簧压力，可大幅度减小设备的重量。

3、在关闭时，由弹簧仓4、连杆7、转臂8组成的摆动导杆五杆机构相对于转臂8具有自锁能力，这样就提高了关闭的可靠性。

4、阀盖与转臂连接采用双组球面连接，配合阀盖与阀座的硬密封面为球面与锥面的情况，使阀盖在关闭时具备一定自调能力。

5、密封形式采用软硬双重密封，外软内硬，使硬密封减压、软密封密封，这样既实现了可靠的密封，又延长了软密封的使用寿命。

6、是在开启时，阀盖处于放散气流之外，既实现了顺畅放散，又避免损伤设备。

主要性能规范

主要零件材料

零件名称	阀座	阀盖	下壳	中壳	拉杆	密封圈
材料	铸钢+堆焊硬质耐磨合金	铸钢+堆焊硬质耐磨合金	碳素钢	铸钢	硬素钢	氟橡胶

产品外形结构尺寸
