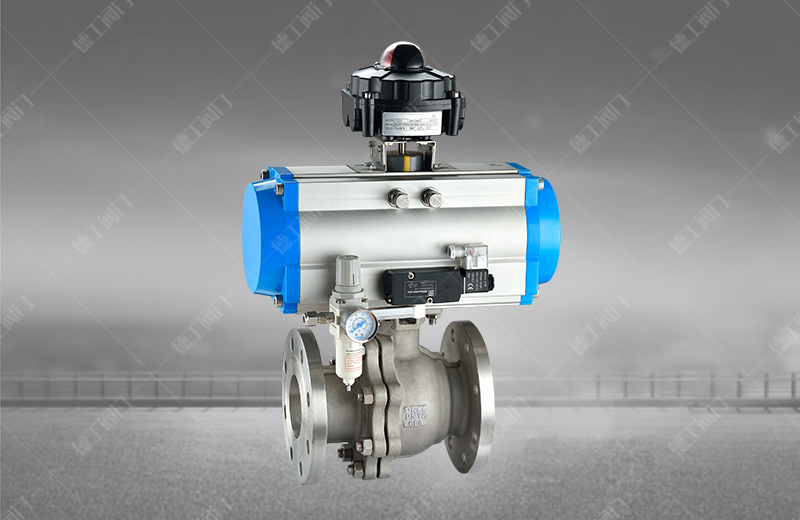

气动高平台球阀
技术参数
产品型号:Q641F
公称通径:DN15~200mm
公称压力:PN1.6~6.4MPa
适用温度:-20~232℃~350℃
适用介质:水、油、气及某些腐蚀性液体
阀体材质:WCB、304、316
设计标准:GB/12237
连接法兰尺寸:GB/9113、JB/T79
实验和检验:JB/T9092
产品详情

产品概述

       气动高平台球阀,又名气动球阀,气动法兰高平台球阀。是由高平台球阀和气动执行器组成。执行机构安装处采用准ISO5211-2001铸造为一体式,无需外加支架就可以直接安装。利用压缩空气为动力,通过接受工业信号(4~20mA)来完成阀门的开关和调节。气动高平台球阀在各个行业领域上有着很好的应用,比如船舶、化工、开采、城建、环保、水利等由此可见高平台球阀在现在各种工业上的需求量。


主要零件材质

序号NO 零件名称 材质
不锈钢 碳钢
1 螺栓 不锈钢SS304 碳钢
2 弹簧垫圈 不锈钢SS304 不锈钢SS304
3 螺母 不锈钢SS304 碳钢
4 阀盖 不锈钢CF8/CF8M 碳钢WCB
5 阀体 不锈钢CF8/CF8M 碳钢WCB
6 不锈钢CF8 不锈钢CF8
7 密封圈 聚四氟乙稀PTFE 聚四氟乙稀PTFE
8 阀杆 不锈钢SS316 不锈钢SS304
9 填料 聚四氟乙稀PTFE 聚四氟乙稀PTFE
10 压紧螺母 不锈钢SS304 不锈钢SS304
11 弹簧垫圈 不锈钢SS304 不锈钢SS304
12 螺母 不锈钢SS304 不锈钢SS304
13 手柄 不锈钢SS304 不锈钢SS304

主要外形连接尺寸

SIZE 1/2″ 3/4″ 1″ 11/4 11/2 2″ 21/2 3″ 4″
d 15 20 25 32 38 50 65 76 100
L 130 150 160 180 200 230 290 310 350
D 95 105 115 135 145 160 180 195 230
D1 65 75 85 100 110 125 145 160 190
D2 45 55 65 78 85 100 120 135 160
b 14 16 16 18 18 20 22 24 24
f 2 2 2 3 3 3 3 3 3
H 75 95 90 110 130 140 140 180 250
W 130 140 140 170 200 220 220 350 550
n-do 4-14 4-14 4-14 4-18 4-18 8-18 8-18 8-18 8-22
