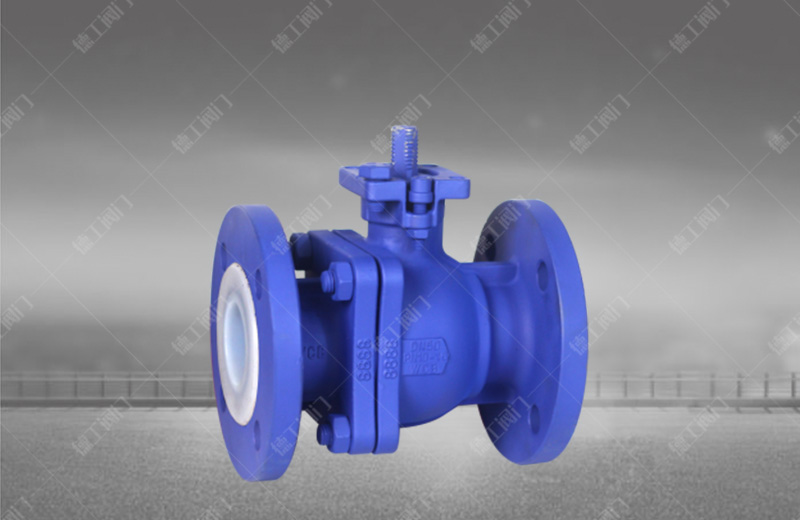

衬氟球阀
技术参数
产品型号:Q41F46
公称通径:DN15~250mm,NPS1/2"~10"
公称压力:PN1.0~1.6MPa
驱动方式:手动、蜗轮转动、气动、电动
主体材质:HT250、WCB、CF8、CF8M、CF3、CF3M
设计规范:GB/T 12237,API 6D标准
产品详情

产品概述

      衬氟球阀是用带圆形通孔的球体作启闭件,球体随阀杆绕阀体中心线旋转以实现阀门开启和关闭。我司球阀系列为Q41型,为对开二片结构形式。

1、采用特殊的模压工艺,使密封面致密良好,加之V型PTFE填料组合使阀门达到零泄漏。

2、球体与阀杆铸为一体,杜绝了由于压力变化引起阀杆冲出承压件内的可能性,根本保证使用中的安全性。

3、采用全塑料衬里工艺,耐介质的强腐蚀。

驱动方式

     手动衬氟球阀、蜗轮转动衬氟球阀、气动衬氟球阀、电动衬氟球阀


主要零件材质

序号 零件名称 灰铸铁 铸钢 不锈耐酸铸钢 超低碳不锈耐酸铸钢
Z C P R PL RL
1 阀体/阀盖 HT250 WCB CF8 CF8M CF3 CF3M
2 球体/阀杆 WCB CF8 CF8M CF3 CF3M
3 衬里/阀座 PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
4 填料压盖 WCB CF8 CF8M CF3 CF3M
5 填料 PTFE(F4) PTFE(F4) PTFE(F4)
6 支架 35 1Cr18Ni9Ti 1Cr18Ni9Ti
7 螺栓 35 Cr17Ni2 1Cr18Ni2
8 紧固螺母 45 0Cr18Ni9 0Cr18Ni9
9 操作手柄 WCB WCB WCB


主要外形连接尺寸

公称通径 L D D1 D2 f b Z-φd
DN(mm) NPS(inch) PN1.0MPa
15 1/2 130 95 65 45 2 14 4-φ14
20 3/4 140 105 75 55 2 16 4-φ14
25 1 150 115 85 65 2 16 4-φ14
32 5/4 165 135 100 78 2 18 4-φ18
40 3/2 180 145 110 85 3 18 4-φ18
50 2 200 160 125 100 3 20 4-φ18
65 5/2 220 180 145 120 3 20 4-φ18
80 3 250 195 160 135 3 22 4-φ18
100 4 280 215 180 155 3 22 8-φ18
125 5 320 245 210 185 3 24 8-φ18
150 6 360 280 240 210 3 24 8-φ23
200 8 457 335 295 265 3 26 8-φ23
250 10 533 390 350 320 3 28 12-φ23
PN1.6MPa
15 1/2 130 95 65 45 2 14 4-φ14
20 3/4 130 105 75 55 2 16 4-φ14
25 1 140 115 85 65 2 16 4-φ14
32 5/4 165 135 100 78 2 18 4-φ18
40 3/2 165 145 110 85 3 18 4-φ18
50 2 203 160 125 100 3 20 4-φ18
65 5/2 222 180 145 120 3 20 4-φ18
80 3 241 195 160 135 3 22 8-φ18
100 4 305 215 180 155 3 24 8-φ18
125 5 356 245 210 185 3 26 8-φ18
150 6 394 280 240 210 3 28 8-φ23
200 8 457 335 295 265 3 30 12-φ23
