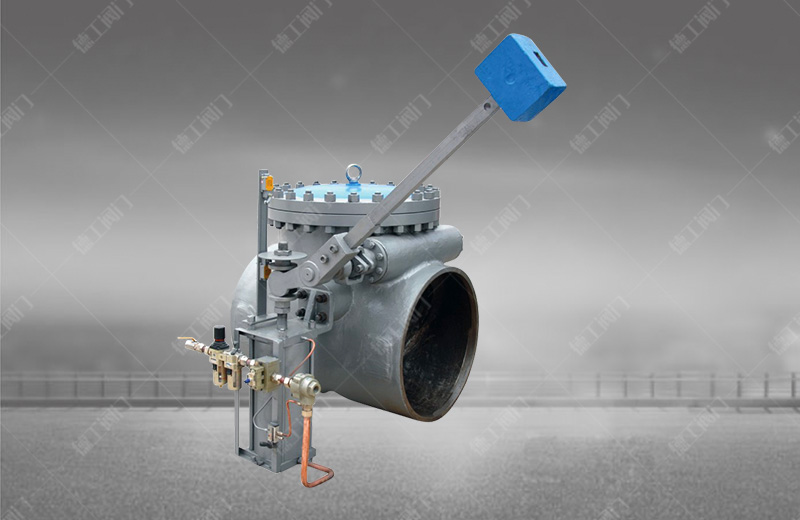

抽汽止回阀
技术参数
产品型号:H664Y
公称通径:DN50~1000mm
公称压力:PN1.0~10.0MPa
工作温度:≤550℃
主要材质:WCB、WC6、WC9
适用介质:水、蒸汽、空气、油品
设计标准:API 6D、BS 1868、GB/T 12235、GB/T 12236、JB/T 8937
结构长度:ASME B16.10、API 6D、GB/T 12221
连接标准:ASME B16.5、ASME B16.47、ASME B16.25、GB/T 9113、JB/T 79、HG/T 20592
压力试验:API 598、API 6D、GB/T 13927、GB/T 26480
压力与温度等级:ASME B16.34 、GB/T 12224
产品详情

产品概述

      该抽汽止回阀主要用于火力发电厂汽轮机抽汽系统,防止介质或水倒流,对汽轮机水泵等重要设施起到保护作用,其性能要求为在管道介质倒流、断电、事故等非常状态下,该阀门瞬间关闭,关闭时间小于0.5秒。


性能规范
1、公称压力:

公称压力 1.0~2.5 4.0~6.4 10.0
公称通径 50~1000 50~400 80~350


2、适用介质:水、蒸汽、空气、油品
3、工作温度:

主体材料 WCB WC6 WC9
工作温度 ≤425℃ ≤540℃ ≤550℃


外形尺寸

H664H-10
DN L D D1 D2 H H1 H2 H3 L1 W(kg)
450 740 428 476 630 990 425 510 755 486 620
500 790 468 520 658 990 470 545 852 554 759
700 1040 682 747 845 990 560 625 1240 820 1258
800 1295 780 842 995 1257 650 645 1348.3 928 1788
1000 1600 1110 1150 1230 1700 850 745 1840 1040 4800


H664H-16
DN L D D1 D2 H H1 H2 W(kg)
200 526 195 239 410 815 325 390 236
300 610 300 354 494 845 350 445 376
400 838 380 436 600 1142 450 490 674


H664H-25
DN L D D1 D2 H H1 H2 W(kg)
250 680 250 302 475 904 380 440 385
500 1020 480 584 820 1240 580 560 1537
