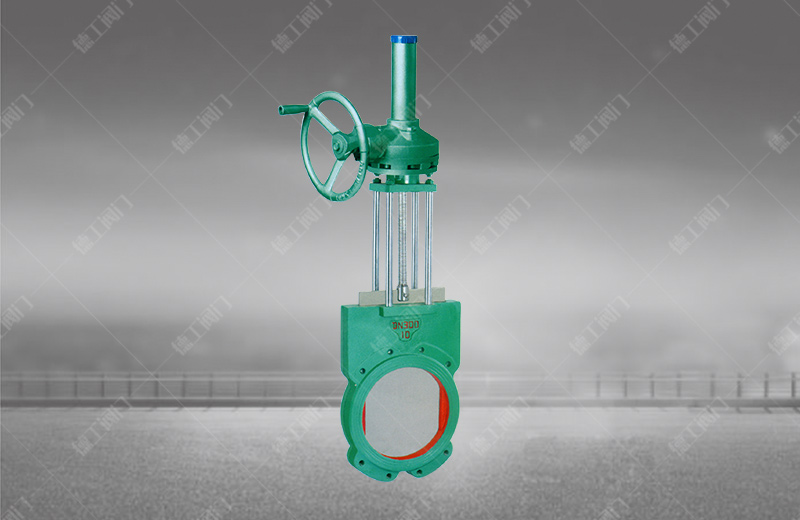

伞齿轮浆液阀

技术参数

产品型号：PZ573X
公称通径：NPS 2"～32"、DN50～800mm
压力范围：CL150、PN1.0～16.0MPa
工作温度：-10℃~120℃
主体材质：碳钢、不锈钢
设计标准：API 600、API6D、ASME B16.34、GB/T 12234
结构长度：ASME B16.10、API6D、GB/T 12221
连接标准：ASME B16.5、ASME B16.47、GB/T 9113、JB/T 79、HG/T 20592
压力试验：API 598、GB/T 13927、JB/T 9092
压力-温度等级：ASME B16.34 、GB/T 12224

产品详情

产品概述

伞齿轮浆液阀主要由驱动部分(锥齿轮)带动丝杆，闸板启闭取决于驱动部分(锥齿轮)顺时针旋转，闸板会随着慢慢升起，闸板开启。反之驱动部分(锥齿轮)逆时针旋转，就是闸板关闭，停止介质流通。浆液阀广泛适用于石油、化工、火力发电厂等油品、水、蒸汽管路上作接通或截断管路中介质的启闭装置。

产品特点

1、结构紧凑，设计合理，阀门钢性好，通道流畅，流阻系数小。
2、密封面采用不锈钢和硬质合金，使用寿命长。
3、采用柔和石墨填料，密封可靠，操作轻便灵活。
4、驱动方式为伞齿轮。

性能参数

公称压力PN	密封试验	壳体试验	工作温度	适用介质
1.0MPa	0.66MPa	0.9MPa	-10℃～120℃	泥浆、煤渣、纸浆、粮浆、粒状物等介质

主要外形及连接尺寸

MPa	DN	L	D	D1	H	N-M
1.0	50	40	125	95	425	4-M16
	65	40	145	110	475	4-M16
	80	50	160	127	505	8-M16
	100	50	180	149	580	8-M16
	125	50	210	174	655	8-M16
	150	60	240	199	745	8-M20
	200	60	295	250	890	8-M20
	250	70	350	310	1125	12-M20
	300	70	400	360	1325	12-M20
	350	96	460	416	1480	16-M20
	400	100	515	466	1645	16-M24
