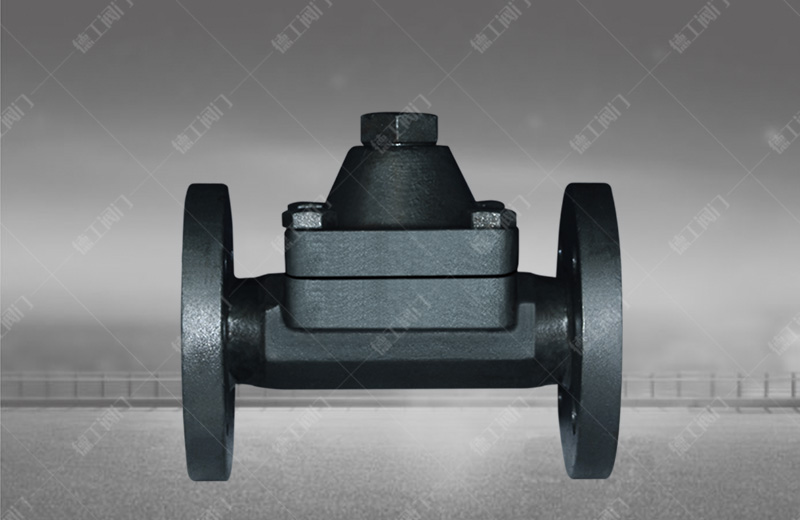

可调双金属片式疏水阀（CS47H型）

技术参数

产品型号：CS47H/CS17H
公称通径：DN15~50mm
公称压力：PN0.01~1.6MPa
工作温度：≤350℃
主要材质：锻钢、不锈钢、钛合金钢、铬钼钢、低温钢
驱动方式：手动
设计规范：GB/T 9093
结构长度：GB/T 12250
螺纹连接：ISO 228
法兰连接：JB/T 79,GB 9113,ANSI B16.34
试验与检验：GB/T 13927

产品详情

主要特点
可调双金属片式疏水阀（CS47H型）结构独特、性能优良、排水量大、漏汽最小、排水温度可调节。过冷度在2℃左右，可排除大量冷空气和其它不凝汽体，不会产生汽堵现象。可更换内件，易于维修和调整。

适用范围
可调双金属片式疏水阀（CS47H型）广泛地应用于城建、化工、冶金、石油、制药、食品、饮料、环保中。

主要零件材质

型号	CS17/47/67H-16/25/40C
型号	CS17/47/67H-16/25/40C
阀体	碳钢
阀盖	碳钢
阀蕊	不锈钢
阀座	不锈钢
热敏元件	热双金属片
过滤器	不锈钢

主要性能规范

项目	型号			单位
	CS17H一16C	CS17H一25	CS17H-40
	CS47H一16C	CS47H一25	CS47H-40
	CS67H一16C	CS67H一2S	CS67H一40
公称压力	1.6	2,5	4．O	MPa
壳体试验压力	2.4	3.8	6
最高工作压力	1.6	2.5	4
最高工作温度	203	220	247	℃
最高允许温度	425	425	425	℃
工作介质	蒸汽、凝结水

主要外型及连接尺寸

型号	公称通径DN	螺纹通径(mm)				法兰连接(mm)
型号	公称通径DN	RC	L	H	W	L	H	D	K	d	C	F	N-Φ
CS17H-16C CS47H-16C CS67H-16C	15	1/2	100	92	82	150	92	95	65	45	14	2	4-14
	20	3/4	100	92	82	150	92	105	75	55	14	2	4-14
	25	1	100	92	82	160	92	115	85	65	14	2	4-14
	32	1-1/4	165	140	115	200	140	135	100	78	16	2	4-18
	40	1-1/2	165	140	115	200	140	145	110	85	16	3	4-18
	50	2	175	140	115	230	140	160	125	100	16	3	4-18
CS17H-25 CS47H-25 CS67H-25	15	1/2	100	92	82	150	92	95	65	45	14	2	4-14
	20	3/4	100	92	82	150	92	105	75	55	14	2	4-14
	25	1	100	92	82	160	92	115	85	65	14	2	4-14
	32	1-1/4	165	140	115	200	140	135	100	78	16	2	4-18
	40	1-1/2	165	140	115	200	140	145	110	85	16	3	4-18
	50	2	175	140	115	230	140	160	125	100	16	3	4-18
CS17H-40 CS47H-40 CS67H-40	15	1/2	100	92	82	150	92	95	65	45	14	2	4-14
	20	3/4	100	92	82	150	92	105	75	55	14	2	4-14
	25	1	100	92	82	160	92	115	85	65	14	2	4-14
	32	1-1/4	165	140	115	200	140	135	100	78	16	2	4-18
	40	1-1/2	165	140	115	200	140	145	110	85	16	3	4-18
	50	2	175	140	115	230	140	160	125	100	16	3	4-18
