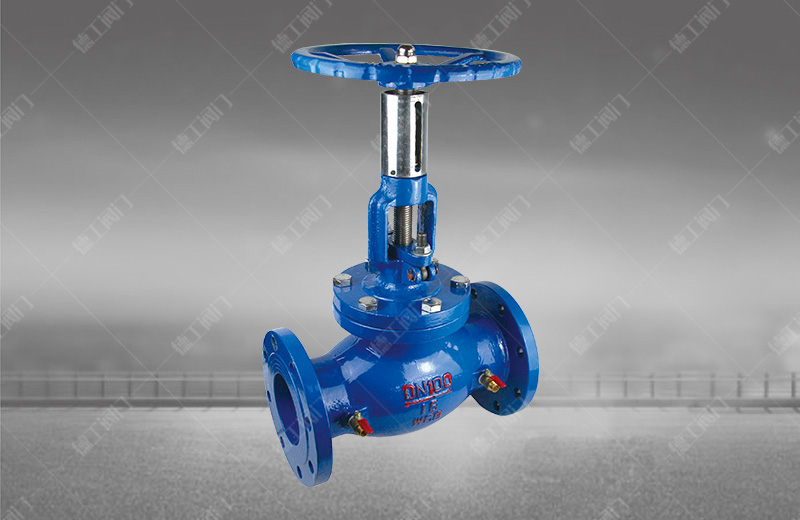

静态流量平衡阀
技术参数
产产品型号:KPF
公称通径:DN15~600mm
公称压力:PN16/25
适用介质:水、油等非腐蚀性液体
适用温度:0~100℃
法兰标准:GB/T 17241.6、GB/T 9113
试验标准:GB/T 13927、API598
密封试验:PN1.76/2.4
壳体试验:PN1.5/2.4
产品详情

产品概述

       静态流量平衡阀是一种具有特殊功能的调节型阀门,具有良好的流量特性,能够合理地分配流量,实现流量定量,可以有效地解决供热(空调)系统中存在的室温冷热不均问题。由于该阀门设有开启度指示、开度锁定装置及用于流量测定的测压小阀,所以只要在各支路及用户入口装上适当规格的平衡阀,并用专用智能仪表进行-次性调试后锁定,将系统的总水量控制在合理的范围内,从而克服了“大流量,小温差”的不合理现象。该产品是供热系统中的理想产品。平衡阀既可安装在供水管上,也可以安装在回水管上,一般我们建议安装在回水管上,尤其对于高温环路,为方便调试,更要装在回水管上。


主要技术参数

                公称压力PN(MPa)                 试验压力(MPa)                 工作压力(MPa)                 工作介质                 介质温度(℃)
                壳体                 密封                 P20                 P12
                1.6                 2.4                 1.76                 1.5                 1.6                 水、蒸汽                 ≤100


主要零部件材料

                零件名称                 阀体、阀盖、阀瓣、填料压套                 阀杆密封圈                 阀杆螺母                 垫圈                 填料
                材料                 灰铸铁、球铁                 不锈钢                 铸铜                 橡胶石棉板                 膨胀石墨




主要外形连接尺寸

型号 KPF-16
公称压力PN(MPa) 1.6
公称通径DN(MPa) 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 500 600
尺寸(mm) L 130 150 160 180 200 230 290 310 350 400 480 495 622 698 787 914 978 1295
H 150 160 182 192 250 264 380 413 446 540 623 687 782 914 968 1037 1440 1790
H1 160 170 197 207 270 284 410 448 506 595 688 762 867 1009 1073 1152 1440 1790
D0 80 180 80 90 100 120 200 200 240 240 360 400 500 500 680 680 - -
