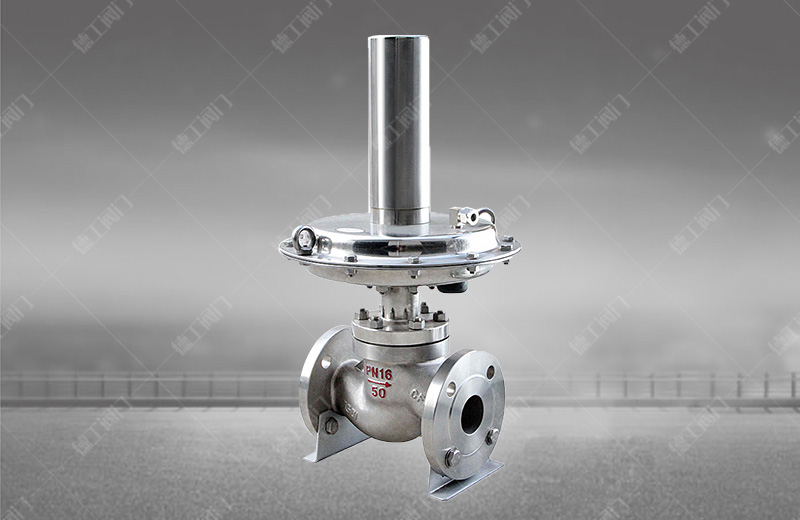

全不锈钢泄氮阀

技术参数

公称通径：DN20mm~150mm
公称压力：1.0、1.6 MPa
主要材质：HT200、ZG230～450 ZG1Cr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti 司太莱合金堆焊
设计标准：GB/T17213
结构长度：GB12221-89
检验标准：GB/T4213
法兰标准：JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等

产品详情

产品概述

全不锈钢泄氮阀是一种不用外来能源的节能型产品，利用工艺管道中介质的压力变化与信号进行比较，使被调节介质的力与执行机构的输出力平衡，以达到稳定压力、差压值。ZZCP-1型差压阀，采用平衡型单座阀，压力稳定、精度高、密封性好，用于控制微小差压。ZZCN-10型差压阀采用双座阀，流量系数大，将阀芯正、倒装，可组成二个不同品种的产品。自力式微压调节阀适用于多种工业炉燃烧系统控制两种燃料气体混合比流量或用于氢冷发电机组密封油系统中，同时，还可用于多种工业气体的减压、稳压或泄压的自动控制。
全不锈钢泄氮阀，采用平衡单座阀，在运行中可任意对设定值进行调整等特点。因而适用于多种工业炉燃烧统燃料气体、石油在制品或油库贮罐保护气体与热处理保护气体的微压自动调节等场合。

主要技术参数

公称通径DN		20	25	32	40	50	65	80	100	125	150	200
额定流量系数Kv		7	11	20	30	48	75	120	190	300	480	760
允许压差	PN16	1.6								1.5		1.2
(Mpa)	PN40	2
阀盖形式		标准型(整体式)
压盖型式		螺栓压紧式
密封填料		V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
压力分段范围		0.5～6　　5～10　9～15　12～19　18～25　22～30
(KPa)		28～35　32～40　38～50　48～60　58～72　70～100
维持调压阀正常工作的下限压差P		≥0.01(MPa)
工作温度		≤80℃
适合介质		气体、蒸汽、低粘度液体
阀芯形式		单座、套筒型阀芯
流量特性		直线性

主要零件材质

零件名称	零件材料
阀体	WCB (C)	CF8 (P)	CF8M (R)	CF3M (RL)
阀座	304	304	316	316L
垫芯	304	304	316	316L
阀盖	Q235	304	316	316L
阀杆	304	304	316	316L
下膜盖	Q235
膜片	EPDM或FKM夹纤维
上膜盖	Q235
压盖	Q235
螺纹盖	Q235

主要性能指标

调节精度		≤10%
允许泄露量 (在规定实验条件下)	硬密封	4×0.01%阀额定容量
	软密封	DN(mm)
		20	25	32	40	50	65	80	100	125	150	200
		0.15		0.3		0.45	0..6	0.9	1.7	4		6.75

主要连接尺寸

公称通径(DN)	20	25	32	40	50	65	80	100
L	150	160	180	200	230	290	310	350
H	52.5	57.5	75	75	85.5	92.5	100	110
H1	323	350	370	370	370	397	397	400
A	308	394	308	394	308	394	394	394
导压管接口螺纹	M16×1.5
重量G(Kg)	12	18	25	32	45	58	68	76
