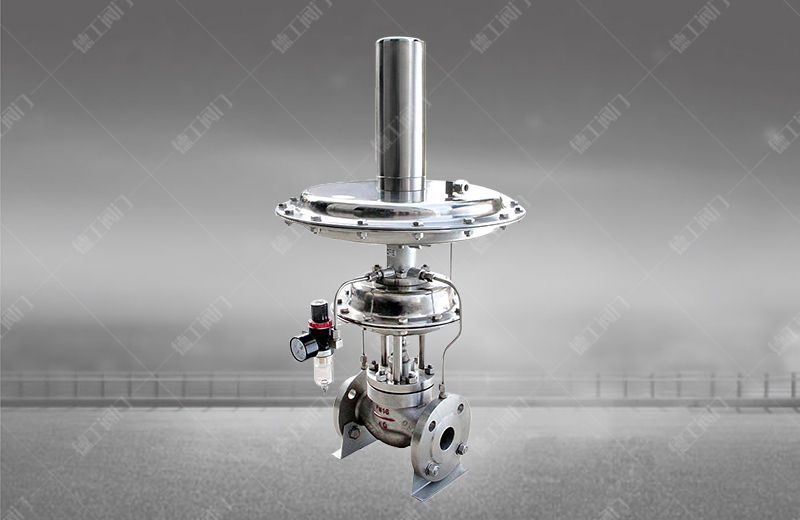

全不锈钢氮封阀
技术参数
产品型号:ZZDQ
公称通径:DN20~150mm
公称压力:PN1.0~1.6 MPa
主要材质:HT200、ZG230~450 ZG1Cr18Ni9Ti
阀芯、阀座:1Cr18Ni9Ti 司太莱合金堆焊
法兰标准:GB9113-88
法兰密封面型式:凸面
产品详情

产品概述

      全不锈钢氮封阀主要用于储罐顶部氮气压力恒定控制,以保护罐内物料不被氮化及储罐安全。氮封阀(氮封装置)由ZZDQ快速泄放阀及ZZV自力式微压调节阀两大部分组成。快速泄放阀由压力控制器及ZMQ-16K型单座切断阀组成。


产品特点

1、无需外加能源,能在无电、无气的场合工作,既方便又节约能源,降低成本。

2、氮封装置供氮,泄氮压力设定方便,可在连续经营的条件下进行。

3、压力检测膜片有效面积大,设定弹簧刚度小、动作灵敏、装置工作平衡。

4、采用无填料设计,阀杆所受磨擦力小、反应迅速、控制精度高。

5、供氮装置采用指挥器操作,减压比可达100:1,减压效果好、控制精度高。

6、为确保储罐的安全,需在罐顶设置呼吸阀。

7、呼吸阀公起安全作用,避免了常规氮封装置中启闭频繁易损坏的缺陷。


主要零件材质

1 阀体 WCB CF8 CF8M CF3M
2 阀座 304 304 316 316L
3 垫芯 304 304 316 316L
4 导向套 Q235 304 316 316L
5 支架 WCB CF8 CF8M CF3M
6 执行机构1 膜盖:Q235、膜片:EPDM或FKM夹纤维
7 连接支架 Q235/304
8 减压阀 工程塑料
9 执行机构2 膜盖:Q235、膜片:EPDM或FKM夹纤维
10 上阀杆 304 304 316 316L
11 防护盖 Q235/304
12 弹簧 65Mn/60Si2Mn
13 调节螺母 35 304 316 316L




1、主阀;2、主阀阀芯;3、主阀执行机构;4、节流阀;5、减压阀;6、指挥器阀芯;7、检测机构;8、预设弹簧;9、指挥器。


技术参数

公称通径(mm) 20 25 40 50 80 100 150
阀座直径(mm) 6 15 20 25 32 40 50 65 80 100 125 150
额定流量系数Kv 3.2 5 8 10 20 32 50 80 100 160 250 400
压力调节范围 0.5~70 20~120 60~400 300~700 500~1000 KPa
公称压力PN 1.0、1.6 MPa
被调介质温度 80、200 ℃
流量特性 快开型
调节精度 ≤5%
允许压降(MPa) 1.6 1.6 1.1 0.6 0.4
薄膜有效面积(C㎡) 200 280 400


主要外形尺寸

公称通径(DN) 20 25 32 40 50 65 80 100 125 150
L 150 160 180 200 230 290 310 350 400 480
H 老型 105 117 120 139 144 188 208 220 268 278
精小型 52.5 57.5 75 75 85.5 92.5 100 110 142.5 158
H1 330 330 350 350 360 430 440 450 520 650
A 310 400
