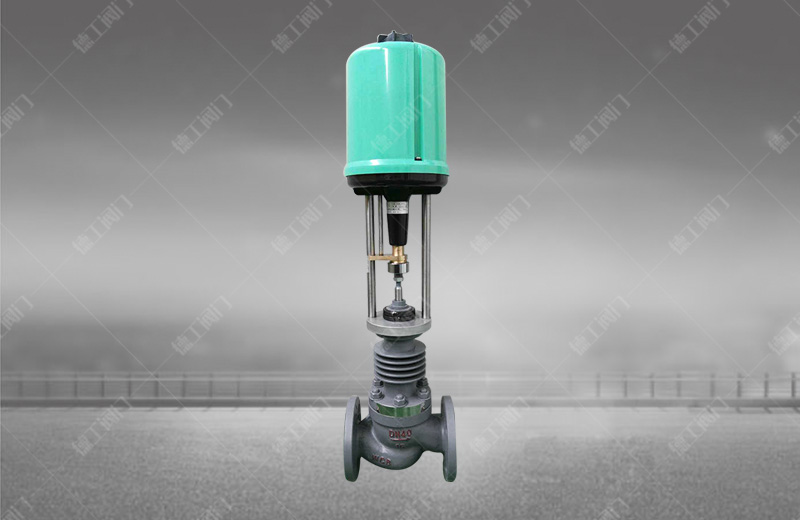

电子电动单座调节阀
技术参数
产品型号:ZDLP
公称通径:DN25~200mm
公称压力:PN1.6~6.4MPa
环境温度:-25~+70℃
环境湿度:≤95%
阀体材质:铸钢( ZG230450)、不锈钢(ZGICr18Ni9Ti、ZGICr18Ni12M02Ti)等
驱动方式:电动
设计标准:GB/T17213
检验标准:GB/T4213
法兰标准:JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
产品详情
阀体
形式 直通单座铸造球型阀
公称通径 25、32、40、50、65、80、100、1 25、150、200mm
公称压力 PN16、40、64bar
法兰标准 JB/T79.1-94、79.2-94等
材料 铸钢( ZG230450)、不锈钢(ZGICr18Ni9Ti、ZGICr18Ni12M02Ti)等
 上阀盖 标准型:-17~230℃  散热型:230~450℃  低温型:-60~196℃  波纹管密封型:-40~350℃
阀盖形式 螺栓压紧式
 填料 V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉纺织填料、石墨填料



阀内组件
阀芯型式 单座柱塞型阀芯
流量特性 等百分比特性和线性特性
 材料 不锈钢(1Cr18Ni9Ti、1Cr18Ni12M02Ti、17-4PH、9Cr18、316L)、不锈钢堆司太莱合金、钛和耐腐蚀台金等。



执行机构
 型      式 381 LSA-08 381 LSA-20 381 LSB-30 381 LSB-50 381 LSC-65 381 LSC-99 381 LSC-160
活塞直径 381 LXA-08 381 LXA-20 381 LXB-30 381 LXB-50 381 LXC-65 381 LXC-99 381 LXC一160
输出力推(N) 800 2000 3000 5000 6500 10000 16000
最大行程L(mm) 30 60 100
工作速度( mm/s) 4.2 2.1 3.5 1.7 2.8 2.0 1.0
主要技术参数 电源电压:220W50Hz输入信号:4-20mA或1-5V.DC输出信号:4-20mA.DC
防护等级:相当IP55  隔爆标志:Exd|| BT4    手操功能:手柄
环境温度:-25~+70℃  环境湿度:≤95%



性能
项        目 不带定位器 带定位器
基本误差% ±5.0 ±1.0
回      差% ≤3.0 ≤1.0
死      区% ≤3.0 ≤0.4
始终点偏差% 气开 始点 ±2.5 ±1.0
终点 ±5.0 ±1.0
气关 始点 ±5.0 ±1.0
终点 ±2.5 ±1.0
额定行程偏差% ≤2.5
泄漏量1/h 0.01%X阀额定容量
可调范围R 30:1



额定流量系数Kv、额定行程、配用执行机构型号、允许压差
公称通径DN(mm) 25 32 40 50 65 80 100 125 150 200
阀座直径DN(mm) 25 32 40 50 65 80 100 125 150 200
额定流量系数Kv 8 13 22 32 50 80 120 200 280 450
行程L (mm) 16 20 40 60
配用执行机构型号 381 LS/XA-20 381 LS/XA-30 381 LS/XA-50 381 LS/XA-65
允许压差( bar) 30 20 18 20.5 11.6 6.7 4.7 3.9 2.6 1.6

备注:对于波纹管密封调节阀,最大允许压差为10bar,表中数值若小于10bar则不变,若大于10bar则取l0bar。


外形尺寸及重量     单位:mm
公称通径 25 32 40 50 65 80 100 125 150 200
L PN16/40 185 200 220 250 275 300 350 410 450 550
PN64 200 210 235 265 295 320 370 440 475 570
D 255 255 255 255 255 255 255 310 310 310
R 177 177 177 177 177 177 177 226 226 226
H1 PN16/40 155 175 180 200 235 250 260 330 350 420
PN64 165 185 185 205 245 255 270 335 365 430
H3 PN16/40 171 195 200 220 262 277 287 357 377 447
PN64 181 205 205 225 272 282 297 362 392 457
H2 373 495 495 495 700 700 700 725 725 725
H4 459 459 459 459 520 520 520 570 570 570
H5 PN64 120 120 140 145 190 210 220 270 280 320
重量
       (KG)
PN16/40 16 19 22 23 39 50 59 80 87 115
PN64 21 24 31 33 49 75 92 129 137 170

备注:

1、其余结构外形尺寸参照ZJHP气动薄膜单座调节阀。

2、表中重量为配用PSL型执行机构数据。

3、阀门法兰及法兰端面距可按用户指定标准制造,如:ANSI,JIS,DIN标准。
