产品概述

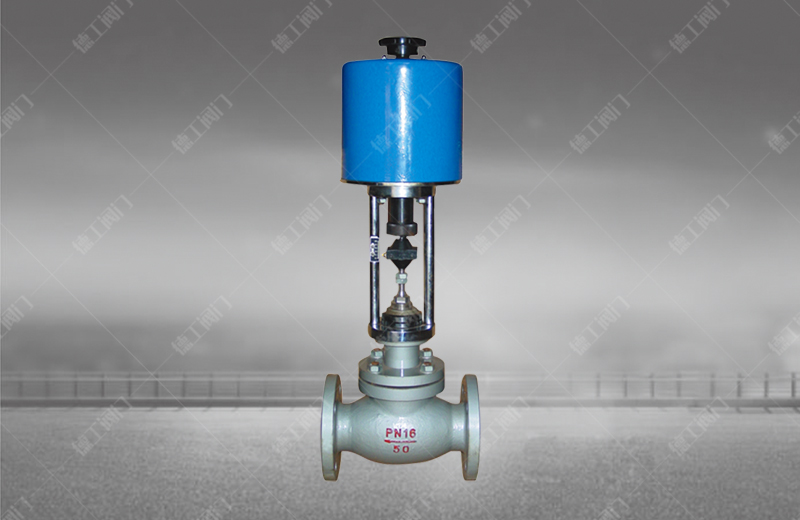

ZDLP电子式电动单座调节阀,由PS系列和3610系列直行程电动执行机构和低流阻直通单座阀组成。(也可配其它品牌直行程执行机构)。电动执行机构为电子式结构，内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。控制精度和性能比DKZ型有明显提高。单座阀适用于对泄露量求严格、阀前后压差低及有一定粘度的场合。ZDLP电子式电动单座调节阀广泛应用于电力、冶金、化工、石油、环保、轻工、设备等行业。
公称通径mm
G3/4”
20
25
32
40
50
65
80
100
125
150
200
250
300
阀座通径mm
3
4
5
6
7
8
10
12
15
20
26
32
40
50
66
80
100
125
150
200
250
300
额定流量系数kv
直线型
0.08
0.12
0.20
0.32
0.5
0.8
1.8
2.8
4.4
6.9
11
17.6
27.5
44
69
110
176
275
440
690
1000
1600
等百分比
1.6
2.5
4
6.3
10
16
25
40
63
100
160
250
400
630
900
1440
公称压力(MPa)
0.6,1.6， 2.5， 4.0， 6.4
行程(mm)
10
16
25
40
60
100
流量特性
直线
直线，等百分比，快开
工作温度℃
-40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃
法兰尺寸
符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产
阀体材质
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
阀芯材质
1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti
阀体型式
直通单座铸造球型阀
上阀盖型式
普通式（常温），热片式（中温），长颈式（低温）
配用电动执行机构型号
PSL
PSL-201
PSL-202
PSL-204
PSL-208
PSL-312
PSL325
361L
381LSA-08
381LSA-20
381LSB-30
381LSB-
381LSC-65
381LSC-99
防爆型
381LXA-20
381LXB-30
381LXB-
主要技术参数
381LXA-08
50
50
执行机构主要技术参数
型号
额定输出力N
速度mm/s
技术参数
PSL
381L
PSL
361L
PSL
361L
PSL
361L
201
381LSA-08
1000
800
0.25
4.2
电源：AC220V 50Hz
电源：AC220V 50Hz
202
381LSA-20
2000
2000
0.50
2.1
204
381LSB-30
4500
3000
0.50
3.5
208
381LSB-50
8000
5000
1.00
1.7
312
381LSC-65
12000
6500
0.60
2.8
325
381LSC-99
25000
10000
1.0
2.0
381LXA-08
800
4.2
输入信号：DC4-20mA
DC1-5V
(信号线用屏蔽线)
输出信号：DC4～20mA
防护等级：IP67
带手轮
输入信号：DC4-20mA
DC1-5V
(信号线用屏蔽线)
输出信号：DC4～20mA
防护等级：相当IP55
隔爆标志：ExdⅡBT4
带手柄
381LXA-20
2000
2.1
381LXB-30
3000
3.5
381LXB-50
5000
1.7
电动单座调节阀性能指标
项目
指标值
基本误差％
配3610L±2.5； 带定位器 ±1.0
回差％
配361L ±2.0； 配PSL±1.0
死区％
1
始终点偏差％
电开
始点
±2.5
终点
±2.5
电关
始点
±2.5
终点
±2.5
可调范围
50:01:00
额定行程偏差％
2.5
泄量量L/H
符合JB/T7387-94 IV级 小于阀的额定容量×10-4
电动单座调节阀 外形尺寸
|
公通径(mm) |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
||
|
L(mm) |
PN1.6MPa |
181 |
184 |
222 |
254 |
276 |
298 |
352 |
451 |
600 |
720 |
820 |
|
|
|
PN4.0MPa |
194 |
197 |
235 |
267 |
292 |
317 |
368 |
473 |
600 |
760 |
850 |
|
|
|
PN6.4MPa |
206 |
210 |
251 |
286 |
311 |
337 |
394 |
508 |
650 |
800 |
870 |
|
|
H1(mm) |
67 |
72 |
87 |
92 |
105 |
110 |
127 |
174 |
209 |
300 |
350 |
||
|
配PSL |
H(mm) |
普通型 |
738 |
750 |
765 |
767 |
845 |
857 |
875 |
1025 |
1045 |
1252 |
1545 |
|
|
|
散热片型 |
888 |
900 |
930 |
937 |
1025 |
1042 |
1085 |
1285 |
1305 |
1805 |
1825 |
|
|
D(mm) |
176 |
225 |
||||||||||
|
|
重量(KG) |
15 |
17 |
24 |
29 |
49 |
61 |
82 |
150 |
211 |
370 |
570 |
|
|
配381L |
H(mm) |
普通型 |
501 |
513 |
650 |
652 |
770 |
782 |
800 |
1080 |
1125 |
1345 |
1365 |
|
|
|
散热片型 |
651 |
663 |
815 |
822 |
950 |
967 |
1010 |
1340 |
1385 |
1625 |
1645 |
|
|
D(mm) |
225 |
310 |
||||||||||
|
|
重量(KG) |
23 |
24 |
39 |
44 |
64 |
76 |
97 |
203 |
264 |
418 |
618 |
|
