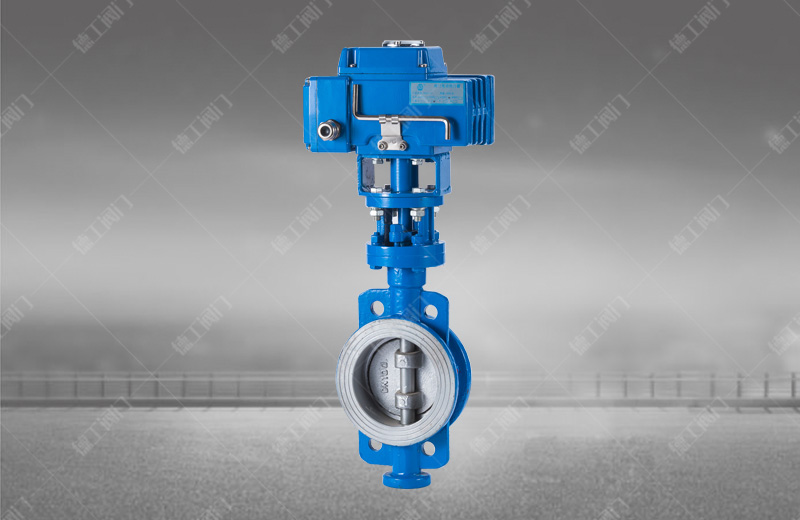

电动硬密封对夹蝶阀

技术参数

产品型号：D971H/W
公称通径：DN50~1200mm
压力范围：PN1.0~2.5MPa
适用温度：碳钢：-29℃～400℃ 、不锈钢：-40℃～600℃
适用介质：空气、水、污水、蒸气、煤气、油品等
阀门材质：铸钢、不锈钢
制造标准：JB/T8527-1997
法兰标准：GB/T9113-2000
长度标准：GB/T12221-1989
检验标准：GB/T13927-1992

产品详情

产品概述

电动硬密封对夹蝶阀主要由电动执行器和硬密封对夹蝶阀组装而成，硬密封蝶阀采用三偏心多层次金属硬密封结构，具有耐磨损抗冲刷的性能。被广泛用于冶金、电力、石油化工、制药以及给排水工业管道上作介质的管道上。通过以（220V、380V）电源电压作为驱动动力接受工业自动化仪表控制系统输出的（4~20mA）信号推动阀杆带动蝶板（0-90°）旋转来完成蝶阀的开关和调节。

产品特点

1、本阀采用三偏心密封结构，阀座与蝶板磨损小。具有金属硬密封和弹性密封的双重优点无论在低温和高温的情况下，具有良好的密封性，以及耐腐蚀等特点。

2、密封面采用堆焊钴基硬质合金，密封面耐磨损，强度高，过流面积大，流阻小。具有双向密封功能，安装时不受介质流向的限制，不受空间位置的影响。

主要技术参数

公称通径DN(mm)	50～1200
公称压力	PN1.0、1.6、2.5MPa
连接形式	对夹式
密封形式	三偏心金属硬密封
流量特性	近似快开型
动作范围	0～90°
泄露量	按GB/T4213-92，为Kv值的10^-4
基本误差	±2.5%
回差	±2.5%
死区	1% (可调)
可调范围	50:1
配置执行机构	可配PSQ、HQ、UNIC、361RS、HR等系列角行程电动执行机构
控制方式	开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制)

主要零件材质

零件名称	材料
阀体	铸铁、不锈钢、铬钼钢、合金钢
蝶板	铸钢、合金钢、不锈钢、铬钼钢
密封圈	不锈钢与耐高温石棉板组合成多层次
阀杆	2Cr13、1Cr13不锈钢、铬钼钢
填料	O型圈、柔性石墨

主要性能规范

公称通径DN(mm)		DN50～1200
公称压力	PN(MPa)	0.6	1.0	1.6	2.5
试验压力	强度试验	0.9	1.5	2.4	3.75
	密封试验	0.66	1.1	1.76	2.75
	低压气密试验	0.5～0.7
适用介质	空气、水、污水、蒸气、煤气、油品等
适用温度	碳钢：-29℃～400℃ 、不锈钢：-40℃～600℃

主要外形连接尺寸

公称通经(DN)	主要尺寸			法兰尺寸
	L	H	H1	1.0MPa			1.6MPa			2.5MPa
	L	H	H1	D	D1	n-Фd	D	D1	n-Фd	D	D1	n-Фd
50	43	112	530	165	125	4-18	165	125	4-18	165	125	4-18
65	46	115	530	185	145	4-18	185	145	4-18	185	145	8-18
80	46	120	565	200	160	4-18	200	160	8-18	200	160	8-18
100	52	138	600	220	180	8-18	220	180	8-18	235	190	8-22
125	56	164	640	250	210	8-18	250	210	8-18	270	220	8-26
150	56	175	705	285	240	8-22	285	240	8-22	300	250	8-26
200	60	200	775	340	295	8-22	340	295	12-22	360	310	12-26
250	68	243	945	395	350	12-22	405	355	12-26	425	370	12-30
300	78	250	1070	445	400	12-22	460	410	12-26	485	430	16-30
350	78	280	1140	505	460	16-22	520	470	12-26	555	490	16-33
400	102	305	1210	565	515	16-26	580	525	16-26	620	550	16-36
450	114	350	1335	615	565	20-26	640	585	16-30	670	600	20-36
500	127	380	1415	670	620	20-26	715	650	20-30	730	660	20-36
600	154	445	1605	780	725	20-30	840	770	20-33	845	770	20-39
700	165	480	1844	895	840	24-30	910	840	24-36	960	875	24-42
800	190	530	2040	1015	950	24-33	1025	950	24-39	1085	990	24-48
900	203	580	2255	1115	1050	28-33	1125	1050	28-39	1185	1090	28-48
1000	216	650	2380	1230	1160	28-36	1255	1170	28-42	1320	1210	28-56
1200	254	760	2640	1455	1380	32-39	1485	1390	32-48	1530	1420	32-56
