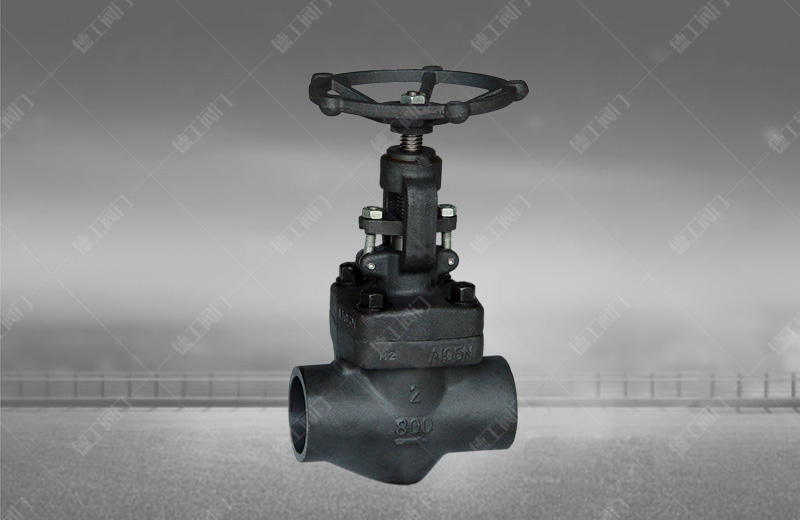

锻钢内螺纹、承插焊接截止阀
技术参数
产品型号:J61Y/J11Y
公称通径:NPS1/2"~2" DN15~50mm
压力范围:Class150~2500Lb PN1.6~10.0MPa
适用介质:水、蒸汽、油品、硝酸、醋酸等
适用温度:-20℃-550℃
阀体材质:A105、不锈钢
连接方式:螺纹、对焊、承插焊
设计标准:BS 5352、MSS SP-118
螺纹标准:ANSI B16.20.1、JB/T7306
对焊标准:ANSI B16.25、JB/T12224
产品详情

产品概述

       锻钢内螺纹、承插焊接截止阀的阀杆开启或关闭行程相对较短,而且具有可靠的切断功能,在开启和关闭过程中,由于阀瓣与阀体密封面间的摩擦力比闸阀小,因而耐磨,开启高度一般仅为阀座通道直径的1/4,因此比闸阀小的多。通常在阀体和阀瓣上只有一个密封面,便于维修,在高温、高压介质的管路或装置上宜选用截止阀。如火电厂、核电厂、石油化工系统的高温、高压管路上,也可适用于水、蒸汽、油品、硝酸等介质。


结构特点

1、全通径或缩径;
2、明杆带支架;
3、两端自动调心的填料压套;
4、用缠绕式垫片密封的螺栓型阀盖、螺纹密封焊接型阀盖,或自密封阀盖
5、本体倒密封;
6、承插焊接ANSI/ASME B16.11;
7、螺纹端(NPT端)按ANSI/ASME B1.20.1。


主要零件材料及性能参数

序号 零件名称 CS to ASTM AS to ASTM SS to ASTM
A105 F22 F304(L) F316(L
1 阀体 A105 A182 F22 A182 F304(L) A182 F316(L)
2 阀瓣 A276 420 A276 304 A276 304(L) A276 316(L)
3 阀杆 A182 F6 A182 F304 A182 F304(L) A182 F316(L)
4 垫片 316夹柔性石墨 316夹PTFE
5 阀盖 A105 A276 F304 A276F 304(L) A276 F316(L)
6 螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
7 销钉 A276 420 A276 304
8 填料压套 A276 410 A182 F304(L) A182 F316(L)
9 活节螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
10 填料压板 A216 WCB A351 CF8
11 螺母 A194 2H A194 4 A194 8 A194 8M
12 阀杆螺母 A276 410
13 锁紧螺母 A194 2H A194 4 A194 8 A194 8M
14 铭牌 SS
15 手轮 A197
16 填料 柔性石墨 PTFE
适用介质 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等
适用温度 -29℃~425℃ -29℃~550℃ -29℃~200℃

 注意:
 1、客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。
 2、CS=碳钢;AS=合金钢;SS=不锈钢。


主要外形连接尺寸及重量

NPS(in)

    缩径

    3/8"

    1/2"

    3/4"

    1"

    11/4"

    11/2"

    2"

    全径

    3/8"

    1/2"

    3/4"

    1"

    11/4"

    11/2"

    2"

    L

    79

    79

    92

    111

    120

    152

    172

    200

    H(开)

    166

    166

    171

    207

    240

    258

    330

    355

    W

    100

    100

    100

    125

    160

    160

    180

    200

重量(Kg)

螺栓式

    1.9

    1.9

    2.1

    3.5

    6.0

    7.5

    11.4

    14.6

焊接式

    1.7

    1.7

    1.9

    3.3

    5.2

    6.8

    10.6

    13.8
